kompensator-universalnyj

Сильфонные компенсирующие устройства универсального типа предназначены для эффективной компенсации всех видов действующих на трубопроводы внешних и внутренних сил. Универсальные компенсаторы способны нейтрализовать воздействующие на трубы деформирующие напряжения, которые направлены, поперек, под углом или вдоль центральной оси трубопроводов, а также устранять вероятность их повреждения силами скручивания в одной или всех плоскостях.

Пример обозначения:

  • Условным диаметром DN: от 15 до 4000 мм.;
  • Рабочим давлением PN: от вакуума до 150 кг/см2;
  • С рабочей температурой T: от – 260 до 900 градусов Цельсия;
  • Для рабочих сред: вода, пар, газ, масла, нефтепродукты, химические среды.
Производство и поставка
Конструкционное исполнение
Область применения
Каталог

Наше предприятие изготавливает все необходимые детали и комплектующие, и выполняет сборку сильфонных компенсаторов универсального типа в широком диапазоне размеров и вариантов конструктивного исполнения. В зависимости от производственной потребности, потенциальные покупатели имеют возможность заказать у нас универсальные сильфонные компенсаторы со следующим набором технических и эксплуатационных характеристик:

  • Условный диаметр прохода DN: в пределах 15-4000 мм.
  • Номинальное давление прокачиваемой среды PN: от 6 до 45 Бар.
  • Диапазон температур эксплуатации: от -260°C до +900°C.
  • Широкий список рабочих сред, включающий воду, пар, газы, масла, различные виды нефтепродуктов и другие жидкие и газообразные вещества.

Любые вопросы, касающиеся отпускных цен и наличия готовых к отгрузке универсальных компенсаторов на наших складах, вы сможете обсудить, перезвонив в отдел сбыта предприятия.

В состав конструкции универсальных компенсаторов входит одинарный или сдвоенный сильфонный блок, концевая присоединительная арматура (фланцы или патрубки для приварки), а также различные виды ограничителей – системы шпилек или карданы. В зависимости от условий предстоящей эксплуатации, универсальные компенсирующие устройства могут комплектоваться защищающими сильфоны изнутри и снаружи внешними защитными кожухами и внутренними экранами. Кроме продажи серийно выпускаемых изделий, наше предприятие оказывает услуги по изготовлению нестандартных универсальных компенсаторов по чертежам и технической документации заказчика.

Маркировка  Условный диаметр DN Рабочее давление PN Конструкция

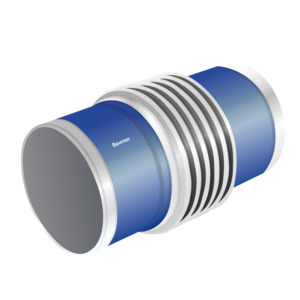

КСУ односекционный

Варианты производства: с внутренним экраном, защитным кожухом, с ограничительными тягами

от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы универсальные

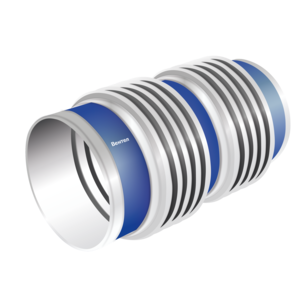

2KSУ двухсекционный

Варианты производства: с внутренним экраном, защитным кожухом, с ограничительными тягами

от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы универсальные

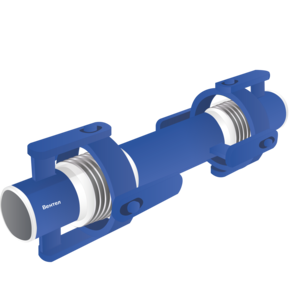

2КСУК карданного типа двухсекционный

Варианты производства: с внутренним экраном, защитным кожухом

от 15 до 4000 мм от вакуума до 40 кг/см2 Компенсаторы универсальные

Компенсатор сильфонный универсальные фланцевый

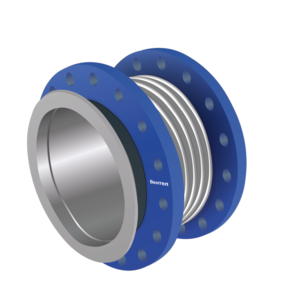

КСУФ односекционный

Варианты производства: с внутренним экраном, защитным кожухом

от 15 до 4000 мм от вакуума до 40 кг/см2 Компенсаторы универсальные

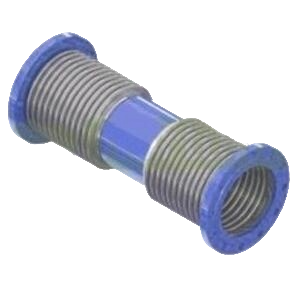

2КСУФ двухсекционный

Варианты производства: с внутренним экраном, защитным кожухом

от 15 до 4000 мм от вакуума до 40 кг/см2 Компенсаторы универсальные

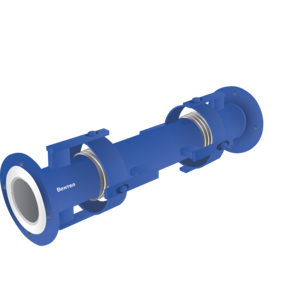

2КСУКФ карданного типа двухсекционный

Варианты производства: с внутренним экраном, защитным кожухом

от 15 до 4000 мм от вакуума до 40 кг/см2 Компенсаторы универсальные

Способность универсальных компенсирующих устройств одновременно осуществлять нейтрализацию сразу нескольких видов деформаций, включая осевых, сдвиговые и угловые перемещения элементов трубных систем, определила широкую область их практического применения. Эта разновидность сильфонных компенсаторов монтируется на трубопроводы наземных и проложенных под землей тепловых сетей, магистрали водоснабжения и газификации, мощные воздуховоды и промышленные системы труб технологического назначения.

Арт. DN Осевое перемещение мм (+/-) Сдвиговое перемещение мм (+/-) Длина мм Наружный диаметр трубы, Ød мм s мм Ød1 мм
L мм L1 мм
UN 50-1-50-60-P-P 50 25 30 800 800 57 2,9 140
UN 65-1-80-60-P-P 65 40 30 900 900 76,1 2,9 160
UN 80-1-90-60-P-P 80 45 30 930 930 88,9 3,2 190
UN 100-1-120-60-P-P 100 60 30 970 970 108 3,6 210
UN 125-1-140-60-P-P 125 70 30 1100 1100 133 4 240
UN 150-1-150-60-P-P 150 75 30 1100 1100 159 4,5 265
UN 200-1-160-60-P-P 200 80 30 1160 1160 219,1 6,3 320
UN 250-1-168-60-P-P 250 84 30 1220 1220 273 6,3 375
UN 300-1-196-60-P-P 300 98 30 930 930 323,9 7,1 440
UN 350-1-180-60-P-P 350 90 30 1020 1050 377 8 490
UN 400-1-156-60-P-P 400 78 30 960 1000 426 8 540
UN 450-1-140-60-P-P 450 70 30 960 1000 480 8 595
UN 500-1-136-60-P-P 500 68 30 750 800 530 8 645

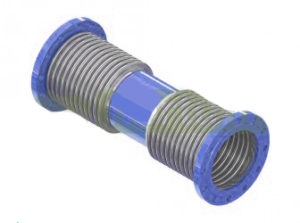

Компенсаторы карданные универсальные двухсильфонные 100 (+/-50) мм
Компенсаторы карданные двухсильфонные 200 (+/-100) мм
Компенсаторы карданные двухсильфонные 300 (+/-150) мм
Компенсаторы карданные двухсильфонные 400 (+/-200) мм
Наименование DN, мм PN, Мпа Перемещения L ØD (мм) S (мм) Эффект. Площадь, см2
+/- X +/- Y +/- Z
Ду25 25 1,6 100 (+/-50) 100 (+/-50) 100 (+/-50) 707 38 2,6 14,58
Ду32 32 1,6 30 (+/-15) 50 (+/-25) 50 (+/-25) 707 42,4 2,6 18,62
Ду40 40 1,6 30 (+/-15) 50 (+/-25) 50 (+/-25) 707 48,3 2,6 23,44
Ду50 50 1,6 30 (+/-15) 50 (+/-25) 50 (+/-25) 785 60,3 2,9 36,46
Ду65 65 1,6 60 (+/-30) 50 (+/-25) 50 (+/-25) 785 76,1 2,9 57,45
Ду80 80 1,6 60 (+/-30) 50 (+/-25) 50 (+/-25) 815 88,9 3,2 78,42
Ду100 100 1,6 60 (+/-30) 50 (+/-25) 50 (+/-25) 835 114,3 3,6 137,09
Ду125 125 1,6 60 (+/-30) 50 (+/-25) 50 (+/-25) 963 139,7 4 181,01
Ду150 150 1,6 60 (+/-30) 50 (+/-25) 50 (+/-25) 963 168,3 4,5 266,2
Ду200 200 1,6 60 (+/-30) 50 (+/-25) 50 (+/-25) 1120 219,1 6,3 431,1
Ду250 250 1,6 60 (+/-30) 50 (+/-25) 50 (+/-25) 1120 273 6,3 697,01
Ду300 300 1,6 60 (+/-30) 50 (+/-25) 50 (+/-25) 1177 323,9 7 972,01
Наименование DN, мм PN, Мпа Перемещения L ØD (мм) S (мм) Эффект. Площадь, см2
+/- X +/- Y +/- Z
Ду25 25 1,6 100 (+/-50) 100 (+/-50) 200 (+/- 100) 907 38 2,6 14,58
Ду32 32 1,6 30 (+/-15) 50 (+/-25) 200 (+/-100) 907 42,4 2,6 18,62
Ду40 40 1,6 30 (+/-15) 50 (+/-25) 200 (+/- 100) 907 48,3 2,6 23,44
Ду50 50 1,6 30 (+/-15) 50 (+/-25) 200 (+/-100) 985 60,3 2,9 36,46
Ду65 65 1,6 60 (+/-30) 50 (+/-25) 200 (+/- 100) 985 76,1 2,9 57,45
Ду80 80 1,6 60 (+/-30) 50 (+/-25) 200 (+/-100) 1015 88,9 3,2 78,42
Ду100 100 1,6 60 (+/-30) 50 (+/-25) 50 (+/-25) 1035 114,3 3,6 137,09
Ду125 125 1,6 60 (+/-30) 50 (+/-25) 50 (+/-25) 1163 139,7 4 181,01
Ду150 150 1,6 60 (+/-30) 50 (+/-25) 200 (+/- 100) 1163 168,3 4,5 266,2
Ду200 200 1,6 60 (+/-30) 50 (+/-25) 200 (+/-100) 1320 219,1 6,3 431,1
Ду250 250 1,6 60 (+/-30) 50 (+/-25) 200 (+/- 100) 1320 273 6,3 697,01
Ду300 300 1,6 60 (+/-30) 50 (+/-25) 200 (+/-100) 1377 323,9 7 972,01
Наименование DN, мм PN, Мпа Перемещения L ØD (мм) S (мм) Эффект. Площадь, см2
+/- X +/- Y +/- Z
Ду25 25 1,6 100 (+/-50) 100 (+/-50) 300 (+/-150) 1107 38 2,6 14,58
Ду32 32 1,6 30 (+/-15) 50 (+/-25) 300 (+/-150) 1107 42,4 2,6 18,62
Ду40 40 1,6 30 (+/-15) 50 (+/-25) 300 (+/-150) 1107 48,3 2,6 23,44
Ду50 50 1,6 30 (+/-15) 50 (+/-25) 300 (+/-150) 1185 60,3 2,9 36,46
Ду65 65 1,6 60 (+/-30) 50 (+/-25) 300 (+/-150) 1235 76,1 2,9 57,45
Ду80 80 1,6 60 (+/-30) 50 (+/-25) 300 (+/-150) 1255 88,9 3,2 78,42
Ду100 100 1,6 60 (+/-30) 50 (+/-25) 300 (+/-150) 1285 114,3 3,6 137,09
Ду125 125 1,6 60 (+/-30) 50 (+/-25) 300 (+/-150) 1463 139,7 4 181,01
Ду150 150 1,6 60 (+/-30) 50 (+/-25) 300 (+/-150) 1463 168,3 4,5 266,2
Ду200 200 1,6 60 (+/-30) 50 (+/-25) 300 (+/-150) 1680 219,1 6,3 431,1
Ду250 250 1,6 60 (+/-30) 50 (+/-25) 300 (+/-150) 1680 273 6,3 697,01
Ду300 300 1,6 60 (+/-30) 50 (+/-25) 300 (+/-150) 1727 323,9 7 972,01
Наименование DN, мм PN, Мпа Перемещения L ØD (мм) S (мм) Эффект. Площадь, см2
+/- X +/- Y +/- Z
Ду25 25 1,6 100 (+/-50) 100 (+/-50) 400 (+/-200) 1307 38 2,6 14,58
Ду32 32 1,6 30 (+/-15) 50 (+/-25) 400 (+/-200) 1307 42,4 2,6 18,62
Ду40 40 1,6 30 (+/-15) 50 (+/-25) 400 (+/-200) 1307 48,3 2,6 23,44
Ду50 50 1,6 30 (+/-15) 50 (+/-25) 400 (+/-200) 1405 60,3 2,9 36,46
Ду65 65 1,6 60 (+/-30) 50 (+/-25) 400 (+/-200) 1485 76,1 2,9 57,45
Ду80 80 1,6 60 (+/-30) 50 (+/-25) 400 (+/-200) 1485 88,9 3,2 78,42
Ду100 100 1,6 60 (+/-30) 50 (+/-25) 400 (+/-200) 1535 114,3 3,6 137,09
Ду125 125 1,6 60 (+/-30) 50 (+/-25) 400 (+/-200) 1763 139,7 4 181,01
Ду150 150 1,6 60 (+/-30) 50 (+/-25) 400 (+/-200) 1763 168,3 4,5 266,2
Ду200 200 1,6 60 (+/-30) 50 (+/-25) 400 (+/-200) 2030 219,1 6,3 431,1
Ду250 250 1,6 60 (+/-30) 50 (+/-25) 400 (+/-200) 2080 273 6,3 697,01
Ду300 300 1,6 60 (+/-30) 50 (+/-25) 400 (+/-200) 2127 323,9 7 972,01
