Основной задачей компенсационных устройства модельного ряда СКУ является компенсация линейных деформаций трубопроводов, действующих в направлении их оси. Производство данного вида сильфонных компенсаторов, функциональной основой которых является один или два, изготовленных из тонколистовой нержавеющей стали подвижных многослойных гофра, ведется на основании всех актуальных отраслевых стандартов и утвержденной конструкторской документации.
Пример обозначения:
- Условным диаметром DN: от 25 до 3000 мм.;
- Рабочим давлением PN: 6, 10, 16, 25, 40, 65 кг/см2;
- С рабочей температурой T: от – 80 до 450 градусов Цельсия;
- Для рабочих сред: вода, пар и другие среды.
Наше предприятие производит линейку компенсационных устройств в диапазоне значений условного диаметра DN в интервале 25-3000 миллиметров, рассчитанных на рабочее давление носителя PN 6, 10, 16 и 25 Бар (кг/см2). Рабочей средой компенсаторов СКУ являются вода, пар, а также некоторые другие газообразные и текучие жидкие вещества. С целью прокладки трубопроводов тепловых сетей изделия выпускаются с различными видами тепловой изоляции. Наиболее востребованными на рынке являются компенсаторы СКУ ППУ, в состав конструкции которых входит слой вспененного полиуретана.
Базовая конструкция компенсаторов СКУ включает в себя следующие детали и составляющие:
- Сильфонный узел (один или два многослойных стальных гофра).
- Приваренные к сильфонам присоединительные элементы ‒ патрубки под приварку или гофры.
- При необходимости ‒ внутренний экран.
- В утепленных моделях ‒ слой тепловой изоляции ППУ.
- Обычный или усиленный защитный кожух.
- В отдельных моделях ‒ система ограничителей рабочего хода.
Наше предприятие выпускает и реализует не только компенсирующие устройства СКУ стандартного модельного и размерного ряда. Мы готовы принять заказ на проектирование и сборку компенсаторов для нейтрализации осевых деформаций в трубопроводах любых диаметров и способов прокладки. Гарантируем кратчайшие сроки исполнения заказов и образцовое качество всех видов продукции.
Маркировка | Условный диаметр DN | Рабочее давление PN | Конструкция |

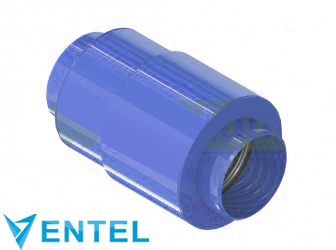

СКУ.М односекционный Исполнение: защитный кожух, без изоляции | от 15 до 1200 мм | 1.6 / 2.5 | |

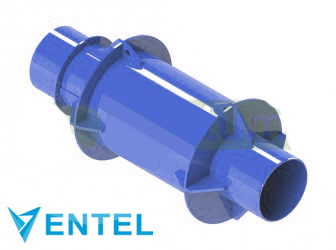

2СКУ.М двухсекционный Исполнение: защитный кожух, без изоляции | от 15 до 1200 мм | 1.6 / 2.5 | |
Сильфонные компенсирующие устройства в изоляции | |||
Маркировка | Условный диаметр DN | Рабочее давление PN | Конструкция |
СКУ ППУ.ПЭ / СКУ ППУ.ОЦ односекционный Исполнение: защитный кожух ПЭ или ОЦ, пенополиуретновая изоляция. | от 15 до 1200 мм | 1.6 / 2.5 | |
2СКУ ППУ.ПЭ / СКУ ППУ.ОЦ двухсекционный Исполнение: защитный кожух ПЭ или ОЦ, пенополиуретновая изоляция. | от 15 до 1200 мм | 1.6 / 2.5 | |
СКУ ППМ / 2СКУ ППМ одно/двухсекционный Исполнение: защитный кожух, ППМ изоляция. | от 15 до 1200 мм | 1.6 / 2.5 |
Сфера практического применения осевых сильфонных компенсаторов включает в себя практически все трубопроводы тепловых сетей, в том числе магистрали отопления и горячего водоснабжения. В каталоге продукции предприятия представлены компенсирующие устройства в ППУ изоляции с дополнительной защитой, рассчитанной на наземную прокладку трубопроводов (прочный стальной кожух), или подземный монтаж бесканальным способом (герметичная оболочка из полиэтилена).
Наименование | DN, мм | PN, Мпа | Осевой ход (сжатие), мм |
СКУ.ППМ 50-25-80 | 50 | 2,5 | 80 (+/-40) |
СКУ.ППМ 65-25-80 | 65 | 2,5 | 80 (+/-40) |
СКУ.ППМ 80-25-90 | 80 | 2,5 | 90 (+/-45) |
СКУ.ППМ 100-16-120 | 100 | 1,6 | 120 (+/-60) |
СКУ.ППМ 100-25-120 | 100 | 2,5 | 120 (+/-60) |
СКУ.ППМ 125-16-130 | 125 | 1,6 | 130 (+/-65) |
СКУ.ППМ 125-25-130 | 125 | 2,5 | 130 (+/-65) |
СКУ.ППМ 150-16-150 | 150 | 1,6 | 150 (+/-75) |
СКУ.ППМ 150-25-150 | 150 | 2,5 | 150 (+/-75) |
СКУ.ППМ 200-16-160 | 200 | 1,6 | 160 (+/-80) |
СКУ.ППМ 200-25-160 | 200 | 2,5 | 160 (+/-80) |
СКУ.ППМ 250-16-180 | 250 | 1,6 | 180 (+/-90) |
СКУ.ППМ 250-25-180 | 250 | 2,5 | 180 (+/-90) |
СКУ.ППМ 300-16-190 | 300 | 1,6 | 190 (+/-95) |
СКУ.ППМ 300-25-190 | 300 | 2,5 | 190 (+/-95) |
СКУ.ППМ 400-16-200 | 400 | 1,6 | 200 (+/-100) |
СКУ.ППМ 400-25-200 | 400 | 2,5 | 200 (+/-100) |
СКУ.ППМ 500-16-210 | 500 | 1,6 | 210 (+/-105) |
СКУ.ППМ 500-25-210 | 500 | 2,5 | 210 (+/-105) |
Наименование | DN, мм | PN, Мпа | Осевой ход (сжатие), мм |
СКУ.М 50-25-80 | 50 | 2,5 | 80 (+/-40) |
СКУ.М 65-25-80 | 65 | 2,5 | 80 (+/-40) |
СКУ.М 80-25-90 | 80 | 2,5 | 90 (+/-45) |
СКУ.М 100-16-120 | 100 | 1,6 | 120 (+/-60) |
СКУ.М 100-25-120 | 100 | 2,5 | 120 (+/-60) |
СКУ.М 125-16-130 | 125 | 1,6 | 130 (+/-65) |
СКУ.М 125-25-130 | 125 | 2,5 | 130 (+/-65) |
СКУ.М 150-16-150 | 150 | 1,6 | 150 (+/-75) |
СКУ.М 150-25-150 | 150 | 2,5 | 150 (+/-75) |
СКУ.М 200-16-160 | 200 | 1,6 | 160 (+/-80) |
СКУ.М 200-25-160 | 200 | 2,5 | 160 (+/-80) |
СКУ.М 250-16-180 | 250 | 1,6 | 180 (+/-90) |
СКУ.М 250-25-180 | 250 | 2,5 | 180 (+/-90) |
СКУ.М 300-16-190 | 300 | 1,6 | 190 (+/-95) |
СКУ.М 300-25-190 | 300 | 2,5 | 190 (+/-95) |
СКУ.М 400-16-200 | 400 | 1,6 | 200 (+/-100) |
СКУ.М 400-25-200 | 400 | 2,5 | 200 (+/-100) |
СКУ.М 500-16-210 | 500 | 1,6 | 210 (+/-105) |
СКУ.М 500-25-210 | 500 | 2,5 | 210 (+/-105) |
Наименование | DN, мм | PN, Мпа | Осевой ход (сжатие), мм |
2СКУ.М 50-25-80 | 50 | 2,5 | 80 (+/-40) |
2СКУ.М 65-25-80 | 65 | 2,5 | 80 (+/-40) |
2СКУ.М 80-25-90 | 80 | 2,5 | 90 (+/-45) |
2СКУ.М 100-16-120 | 100 | 1,6 | 120 (+/-60) |
2СКУ.М 100-25-120 | 100 | 2,5 | 120 (+/-60) |
2СКУ.М 125-16-130 | 125 | 1,6 | 130 (+/-65) |
2СКУ.М 125-25-130 | 125 | 2,5 | 130 (+/-65) |
2СКУ.М 150-16-150 | 150 | 1,6 | 150 (+/-75) |
2СКУ.М 150-25-150 | 150 | 2,5 | 150 (+/-75) |
2СКУ.М 200-16-160 | 200 | 1,6 | 160 (+/-80) |
2СКУ.М 200-25-160 | 200 | 2,5 | 160 (+/-80) |
2СКУ.М 250-16-180 | 250 | 1,6 | 180 (+/-90) |
2СКУ.М 250-25-180 | 250 | 2,5 | 180 (+/-90) |
2СКУ.М 300-16-190 | 300 | 1,6 | 190 (+/-95) |
2СКУ.М 300-25-190 | 300 | 2,5 | 190 (+/-95) |
2СКУ.М 400-16-200 | 400 | 1,6 | 200 (+/-100) |
2СКУ.М 400-25-200 | 400 | 2,5 | 200 (+/-100) |
2СКУ.М 500-16-210 | 500 | 1,6 | 210 (+/-105) |
2СКУ.М 500-25-210 | 500 | 2,5 | 210 (+/-105) |
Наименование | DN, мм | PN, Мпа | Осевой ход (сжатие), мм |
СКУ.ППУ 50-25-80 | 50 | 2,5 | 80 (+/-40) |
СКУ.ППУ 65-25-80 | 65 | 2,5 | 80 (+/-40) |
СКУ.ППУ 80-25-90 | 80 | 2,5 | 90 (+/-45) |
СКУ.ППУ 100-16-120 | 100 | 1,6 | 120 (+/-60) |
СКУ.ППУ 100-25-120 | 100 | 2,5 | 120 (+/-60) |
СКУ.ППУ 125-16-130 | 125 | 1,6 | 130 (+/-65) |
СКУ.ППУ 125-25-130 | 125 | 2,5 | 130 (+/-65) |
СКУ.ППУ 150-16-150 | 150 | 1,6 | 150 (+/-75) |
СКУ.ППУ 150-25-150 | 150 | 2,5 | 150 (+/-75) |
СКУ.ППУ 200-16-160 | 200 | 1,6 | 160 (+/-80) |
СКУ.ППУ 200-25-160 | 200 | 2,5 | 160 (+/-80) |
СКУ.ППУ 250-16-180 | 250 | 1,6 | 180 (+/-90) |
СКУ.ППУ 250-25-180 | 250 | 2,5 | 180 (+/-90) |
СКУ.ППУ 300-16-190 | 300 | 1,6 | 190 (+/-95) |
СКУ.ППУ 300-25-190 | 300 | 2,5 | 190 (+/-95) |
СКУ.ППУ 400-16-200 | 400 | 1,6 | 200 (+/-100) |
СКУ.ППУ 400-25-200 | 400 | 2,5 | 200 (+/-100) |
СКУ.ППУ 500-16-210 | 500 | 1,6 | 210 (+/-105) |
СКУ.ППУ 500-25-210 | 500 | 2,5 | 210 (+/-105) |
Наименование | DN, мм | PN, Мпа | Осевой ход (сжатие), мм |
2СКУ.ППУ 50-25-160 | 50 | 2,5 | 160 (+/-80) |
2СКУ.ППУ 65-25-160 | 65 | 2,5 | 160 (+/-80) |
2СКУ.ППУ 80-25-180 | 80 | 2,5 | 180 (+/-90) |
2СКУ.ППУ 100-25-240 | 100 | 2,5 | 240 (+/-120) |
2СКУ.ППУ 125-25-260 | 125 | 2,5 | 260 (+/-130) |
2СКУ.ППУ 150-25-300 | 150 | 2,5 | 300 (+/-150) |
2СКУ.ППУ 200-25-320 | 200 | 2,5 | 320 (+/-160) |
2СКУ.ППУ 250-25-360 | 250 | 2,5 | 360 (+/-180) |
2СКУ.ППУ 300-25-380 | 300 | 2,5 | 380 (+/-190) |
2СКУ.ППУ 400-25-400 | 400 | 2,5 | 400 (+/-200) |
2СКУ.ППУ 500-25-420 | 500 | 2,5 | 420 (+/-210) |
