Компенсирующие сильфонные устройства ‒ важный элемент конструкции трубопроводов, предназначенный для компенсации возникающих в них вибраций, перепадов давления и температурных деформаций. Сильфонные компенсаторы надежно защищают трубы от порыва силами теплового расширения металла, а также повреждения структурными напряжениями, возникающими в результате действия сторонних механических нагрузок. Конструктивное исполнение конкретных моделей сильфонных компенсаторов зависит от множества факторов, в том числе условий предстоящей эксплуатации и способов монтажа на трубопроводы.

Производство и поставка
Область применения
Конструкционное исполнение
Технические характеристики

Наше предприятие выпускает и реализует линейку сильфонных компенсаторов различного конструктивного исполнения и всех востребованных заказчиками типоразмеров. Разнообразный ассортимент позволяет потенциальному покупателю подобрать модель с нужными характеристиками для решения любой технической задачи. Мы производим и по выгодным партнерским ценам реализуем осевые, сдвиговые, угловые, универсальные и стартовые сильфонные компенсаторы с двумя видами присоединения ‒ трубными фланцами или при помощи патрубков под приварку.



Из наличия на складе либо на условиях изготовления под заказ у нас можно приобрести сильфонные компенсирующие устройства следующих разновидностей:

  • Осевые компенсаторы, предназначенные для устранения продольных тепловых деформаций.
  • Сдвиговые компенсаторы, способные защитить от повреждения участок трубопровода в случае смещения элементов конструкции.
  • Модели для компенсации угловых перемещений составляющих трубопроводов.

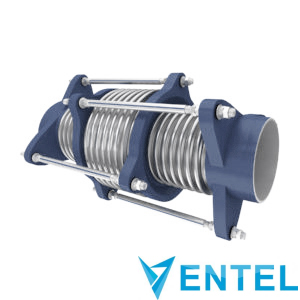

  • Универсальные сильфонные компенсаторы, нейтрализующие поперечные, угловые и осевые деформации.

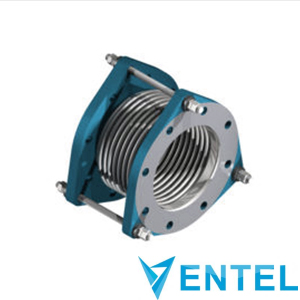

  • Антивибрационные устройства для компенсации вибраций, возникающих в результате работы насосов и другого технологического оборудования.
  • Стартовые компенсаторы, применяемые при монтаже тепловых сетей бесканального способа подземной прокладки.
  • Компенсирующие устройства для систем отопления.

Наша компания гарантирует образцовое качество и справедливую отпускную цену всех видов продукции.

Компенсирующие устройства сильфонного типа используются при прокладке тепловых магистралей, водопроводных сетей и технологических трубопроводов в следующих отраслях:

  • Теплоэнергетике, промышленных и коммунальных системах отопления и водоснабжения.
  • В нефтехимии, строительстве, перерабатывающей промышленности.
  • При монтаже реакторов, газоходов, компрессорного и насосного оборудования.

Чтобы точно соответствовать типу трубопровода и условиям эксплуатации, сильфонные компенсаторы выпускаются с различными видами тепловой изоляции, либо без таковой.

Основным элементом конструкции данного вида компенсирующих устройств является многослойный или однослойный подвижный гофр (сильфон), изготовленный из нержавеющей стали. Для установки на трубопроводы компенсаторы оснащены присоединительными фланцами, резьбовыми соединителями или патрубками для приварки. Многие модели выпускаются с дополнительными элементами защиты – внешним кожухом, внутренним экраном, системой ограничительных шпилек или карданов.

Наше предприятие поставляет сильфонные компенсирующие устройства с условным проходом DN 15-300 мм, рассчитанные на работу при температурах от -60°C до +425°C. Рабочее давление различных серий продукции составляет 6, 10, 16 или 25 Бар. По индивидуальному заказу покупателя компенсаторы могут изготавливаться в специальном исполнении – модели с DN до 5000 мм, рабочим давлением до 150 Бар и диапазоном температур -260°C +900°C.

Технические характеристики компенсаторов сильфонных Материальное исполнение изделий
Стандартное исполнение Материал сильфона, внутреннего экрана
Условный проход DN: от 15 до 300 мм Стандартное исполнение
Рабочее давление PN: 6, 10, 16, 25 кг/см2 (бар) Материал ГОСТ: 08Х18Н10Т
Рабочая температура Т: от -60 до 425 гр. С Материал DIN: 1.4541
Специальное исполнение Материал AISI: 321
Условный проход DN: от 15 до 5000 мм Специальное исполнение
Рабочее давление PN: от вакуума до 150 кг/см2 (бар) Материал ГОСТ: 08Х18Н10, 08Х16Н11М3, 08Х17Н13М2Т, 20Х20Н14С2
Рабочая температура Т: от — 260 до 900 гр. С
Рабочая среда сильфонного компенсатора Материал DIN: 1.4301, 1.4828, 1.4401, 1.4571
Вода, пар, газ, нефтепродукты, масла, химические и криогенные среды Материал AISI: 304, 309, 316, 316 ti
Количество рабочих циклов Материал: патрубков, фланцев, защитного кожуха, арматуры
Стандартное исполнение Стандартное исполнение
от 50 до 1 000 циклов, на полный рабочий ход Материал ГОСТ: Ст. 20, Ст3сп
Специальное исполнение Материал DIN: 1.0038
до 10 000 циклов, на полный рабочий ход Материал AISI: St 37-2
Область применения сильфонных компенсаторов Специальное исполнение
— компенсация перемещений

— снятие вибрационных нагрузок, несоосности

— технологические трубопроводы, газоходы, теплотрассы

— двигатели, компрессоры, насосы

Материал ГОСТ: 09Г2С, 08Х18Н10, 08Х16Н11М3,

08Х17Н13М2Т, 20Х20Н14С2

Материал DIN: 1.4301, 1.4828, 1.4401, 1.4571

Материал AISI: 304, 309, 316, 321

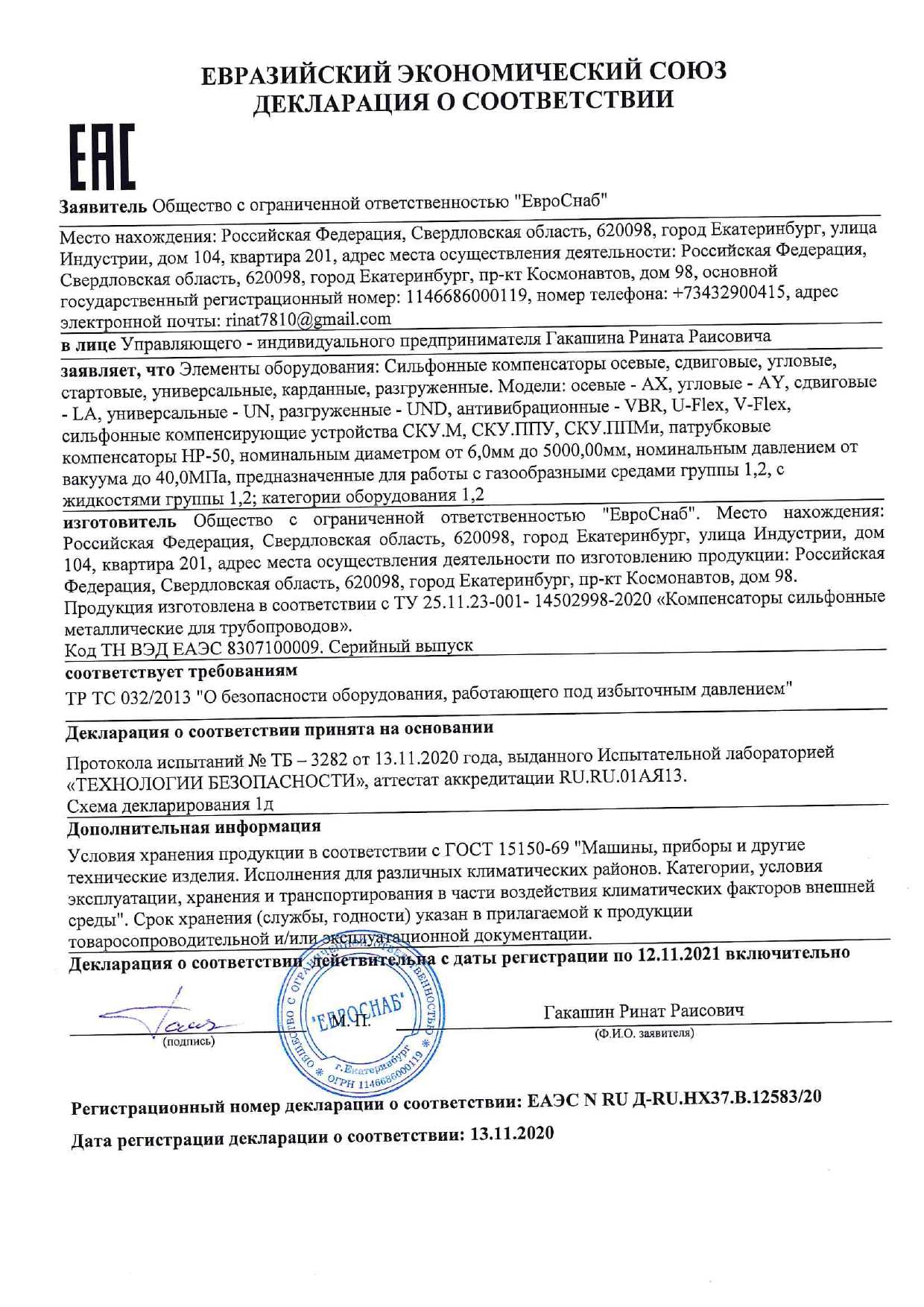

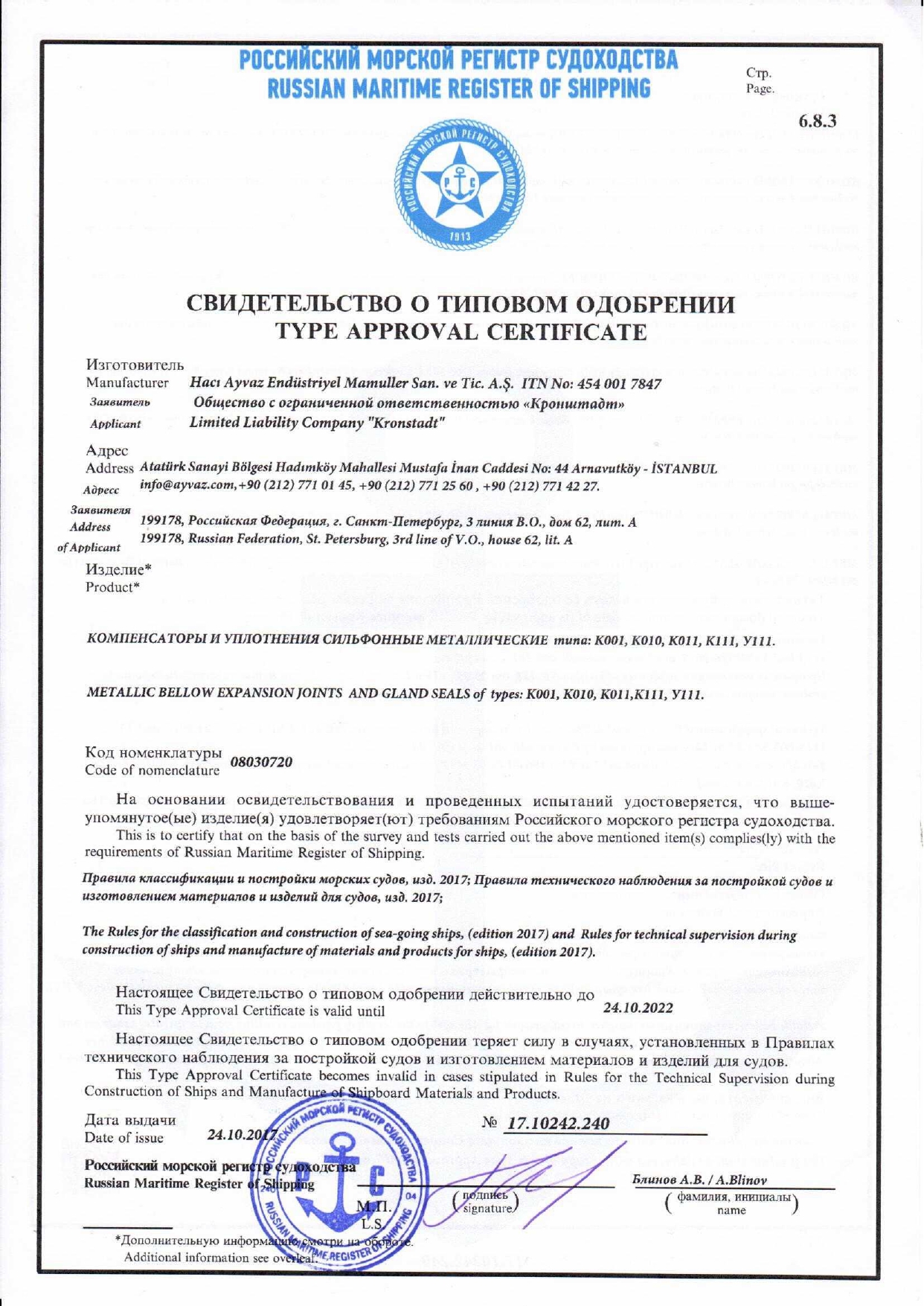

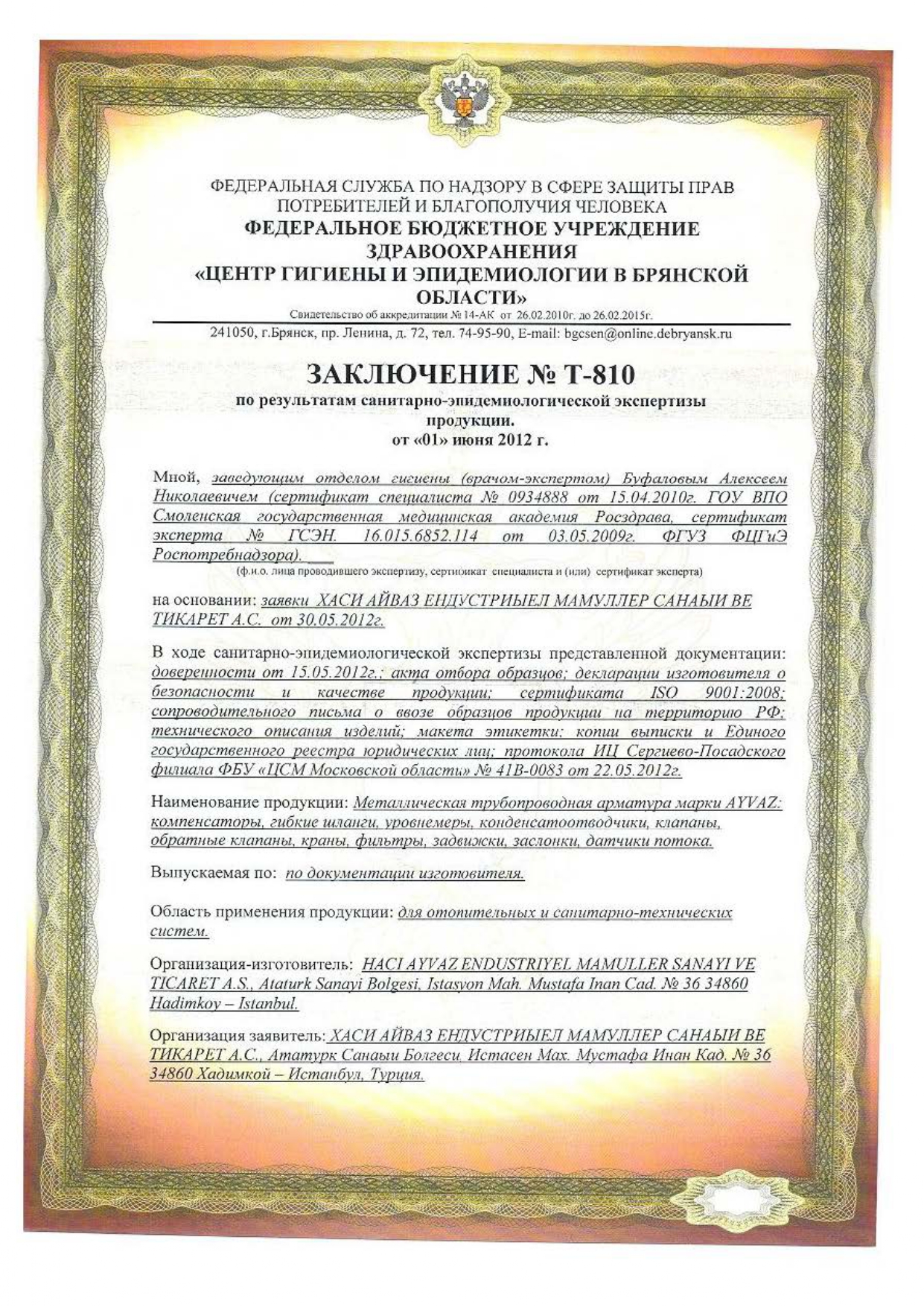

Сертификаты компании
