Резиновые антивибрационные устройства применяются с целью устранения возникающих в трубных системах колебательных процессов, которые отрицательно сказываются на состоянии сварочных швов, сокращают технический ресурс и сроки службы трубопроводов. Кроме того, установленные антивибрационные компенсаторы способны принимать на себя и эффективно компенсировать осевые, угловые, и сдвиговые смещения элементов и оборудования всех видов трубопроводов.

Пример обозначения:

  • Гарантия до 5 лет
  • Условным диаметром DN: от 15 до 4000 мм.;
  • Рабочим давлением PN: от вакуума до 150 кг/см2;
Производство и поставка
Конструкционное исполнение
Область применения

Линейка выпускаемых нашим предприятием вибрационных компенсирующих устройств включает в себя множество типоразмеров в интервале условных диаметров DN 150-3600 мм, рассчитанных на эксплуатацию в системах с рабочим давлением PN от 6 до 25 Бар (кг/см2). Диапазон допустимых температур среды составляет от -40°C до +110°C. Мы разрабатываем и производим разнообразный ассортимент резьбовых и фланцевых антивибрационных  вставок и сильфонных компенсаторов, и реализуем их всем категориям заказчиков по выгодным оптовым и розничным ценам «от производителя».

Основными элементами, составляющими конструкцию антивибрационных компенсирующих устройств, является усиленный кордом из синтетических волокон или стали резиновый сильфон, а также прикрепленные к нему присоединительные фланцы или резьбовая арматура. При необходимости гибкая резиновая вставка может оснащаться системой ограничителей. Существенным отличием вибрационных компенсаторов фланцевого типа является небольшая установочная длина, которая в большинстве моделей составляет не более 130 миллиметров.

Кроме изделий стандартного модельного ряда, наши технические службы готовы принять заказ, изготовить и организовать поставку компенсатора антивибрационного фланцевого любого нужного типоразмера.

Маркировка  Условный диаметр DN Рабочее давление PN Конструкция

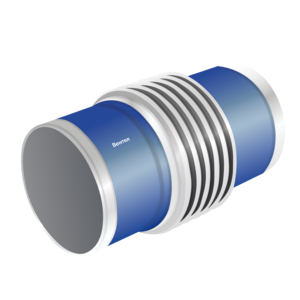

КСА односекционный

Варианты производства: с внутренним экраном, защитным кожухом, ограничителем хода

от 15 до 5000 мм от вакуума до 2.5 Компенсаторы вибрационные

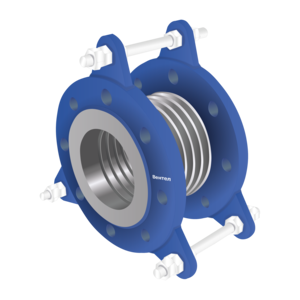

КСАФ односекционный фланцевый

Варианты производства:
с внутренним экраном, защитным кожухом, ограничителем хода

от 15 до 5000 мм от вакуума до 2.5 Компенсаторы вибрационные

Резиновые компенсаторы используются для устранения вибраций, возникающих в трубопроводах вследствие перепадов давления и скорости прокачки носителя. Компенсаторы вибрационные фланцевые рекомендованы к установке на участках трубопроводов следующих комплексов технологического и промышленного оборудования:

  • В системах вентиляции и кондиционирования воздуха.
  • В компрессорных установках.
  • Во всех существующих типах насосных станций.
  • В системах отопления.
  • При подключении газовых котлов.
  • В других видах трубных систем.

Кроме значительного снижения уровней вибраций, резиновые компенсаторы являются эффективным средством борьбы с шумом, который в процессе работы создают и передают по трубам насосы и другие виды активного гидравлического оборудования.

Компенсаторы антивибрационные
Наименование DN, мм PN, Мпа Осевой ход, мм L, мм ØD, мм Øk, мм Ødxn Жесткость, Н/мм
Компенсатор антивибрационный Ду25 25 1,6 30 (+10/-20) 110 115 125 Ø 14×4 20,5
Компенсатор антивибрационный Ду32 32 1,6 30 (+10/-20) 115 140 125 Ø 18×4 13,34
Компенсатор антивибрационный Ду40 40 1,6 30 (+10/-20) 120 150 145 Ø 18×4 15,79
Компенсатор антивибрационный Ду50 50 1,6 30 (+10/-20) 120 165 145 Ø 18×4 21,15
Компенсатор антивибрационный Ду65 65 1,6 30 (+10/-20) 120 185 160 Ø 18×8 17,33
Компенсатор антивибрационный Ду80 80 1,6 30 (+10/-20) 120 200 160 Ø 18×8 18,2
Компенсатор антивибрационный Ду100 100 1,6 30 (+10/-20) 120 220 180 Ø 18×8 21,49
Компенсатор антивибрационный Ду125 125 1,6 30 (+10/-20) 145 250 180 Ø 18×8 27,86
Компенсатор антивибрационный Ду150 150 1,6 30 (+10/-20) 145 285 210 Ø 18×8 28,34
Компенсатор антивибрационный Ду200 200 1,6 30 (+10/-20) 150 340 210 Ø 18×8 79,1
Компенсатор антивибрационный Ду250 250 1,6 30 (+10/-20) 150 405 240 Ø 23×8 37,49
Компенсатор антивибрационный Ду300 300 1,6 30 (+10/-20) 150 460 240 Ø 23×8 59,61
