Компенсаторы сильфонные осевые КСО
Компенсаторы осевые КСО ДУ от 15 до 5000 мм.
Компенсирующие устройства сильфонные осевые применяются с целью компенсации температурных расширений участков трубопроводов, вектор действия которых направлен вдоль оси труб. Данный вид сильфонных компенсаторов успешно справляется не только с нейтрализацией осевых перемещений, связанных с изменением температуры носителя и тепловым расширением труб, но и с действием вибрационных нагрузок, возникающих в результате работы насосного оборудования. Компенсаторы КСО изготавливаются с различными видами присоединительной арматуры ‒ резьбовыми, приварными, а также разборными фланцевыми соединениями.
Пример обозначения:
- Условным диаметром DN: от 15 до 5000 мм.;
- Рабочим давлением PN: от вакуума до 150 кг/см2;
- С рабочей температурой T: от – 260 до 900 градусов Цельсия;
- Для рабочих сред: вода, пар, газ, масла, нефтепродукты, химические и криогенные среды.
Наша компания изготавливает и по выгодным оптовым и розничным ценам от производителя реализует КСО и 2КСО в широком ассортименте значений условного прохода (DN 15-5000 мм) и разновидностей конструктивного исполнения. Для стандартных технологических задач у нас можно приобрести односекционный компенсатор с типовыми характеристиками (PN 10, 16 или 25 Бар), или осевое (2КСО) двухсекционное компенсационное устройство с увеличенной нагрузочной способностью. Справку о технических характеристиках и наличии нужных моделей продукции на складе можно получить, перезвонив в отдел продаж предприятия.
В ассортименте продукции нашего предприятия КСО и компенсаторы 2КСО представлены моделями с сильфонным узлом, выполненным на основе одного или двух подвижных многослойных гофров из нержавеющей стали. Для присоединения к трубопроводам компенсатор КСО оснащен присоединительной арматурой. К заказу доступны модели различных диаметров, отличающиеся значениями допустимого осевого хода, наличием внутреннего экрана, защитного кожуха и слоя тепловой изоляции.
Маркировка | Условный диаметр DN | Рабочее давление PN | Конструкция |
КСО под приварку | |||
КСО односекционные компенсаторы Варианты производства: с внутренним экраном, защитным кожухом, ограничителем хода | от 15 до 5000 мм | от вакуума до 40 кг/см2 | |

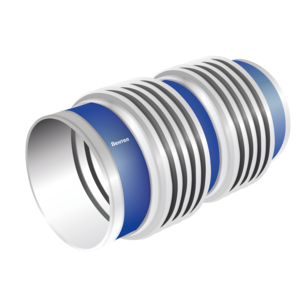

2КСО двухсекционные компенсаторы Варианты производства: с внутренним экраном, защитным кожухом, ограничителем хода | от 15 до 5000 мм | от вакуума до 40 кг/см2 | |
КСО фланцевые | |||

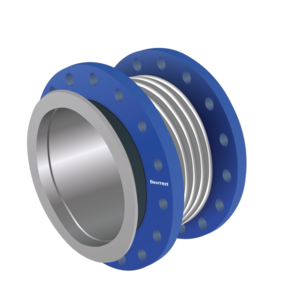

КСОF односекционные компенсаторы с фланцем Варианты производства: с внутренним экраном, защитным кожухом, ограничителем хода | от 20 до 5000 мм | от вакуума до 40 кг/см2 | |

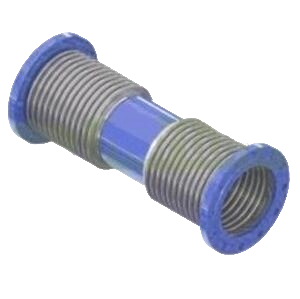

2КСОF двухсекционные компенсаторы с фланцем Варианты производства: с внутренним экраном, защитным кожухом, ограничителем хода | от 20 до 5000 мм | от вакуума до 40 кг/см2 |
КСО имеют широкую сферу применения, так как являются необходимым элементом комплектации практически всех видов трубопроводов. Независимо от их диаметра, протяженности, назначения и способа прокладки ‒ наземного, подземного канального или бесканального монтажа. КСО применяются в следующих отраслях хозяйствования:
- Теплоэнергетике.
- Коммунальной сфере.
- В технологических линиях промышленных предприятий.
- В различного рода реакторах, насосных и контурах охлаждения.
- При строительстве различных видов транспортных трубных магистралей.
Наименование | DN, мм | PN, Мпа | Осевой ход (сжатие), мм |
КСО 50-16-60 | 50 | 1,6 | 60(+/-30) |
КСО 65-16-70 | 65 | 1,6 | 70 (+/-35) |
КСО 80-16-70 | 80 | 1,6 | 70 (+/-35) |
КСО 100-16-60 | 100 | 1,6 | 60 (+/-30) |
КСО 100-16-100 | 100 | 1,6 | 100 (+/-50) |
КСО 125-16-60 | 125 | 1,6 | 60 (+/-30) |
КСО 125-16-100 | 125 | 1,6 | 100 (+/-50) |
КСО 150-16-60 | 150 | 1,6 | 60 (+/-30) |
КСО 150-16-100 | 150 | 1,6 | 100 (+/-50) |
КСО 200-16-100 | 200 | 1,6 | 100 (+/50) |
КСО 200-16-160 | 200 | 1,6 | 160 (+/-80) |
КСО 250-16-100 | 250 | 1,6 | 100 (+/50) |
КСО 250-16-160 | 250 | 1,6 | 160 (+/-80) |
КСО 300-16-100 | 300 | 1,6 | 100 (+/50) |
КСО 300-16-180 | 300 | 1,6 | 180 (+/-90) |
КСО 400-16-100 | 400 | 1,6 | 100 (+/50) |
КСО 400-16-190 | 400 | 1,6 | 190 (+/-95) |
КСО 500-16-200 | 500 | 1,6 | 200 (+/-100) |
Наименование | DN, мм | PN, Мпа | Осевой ход (сжатие), мм |
КСО 50-25-60 | 50 | 2,5 | 60(+/-30) |
КСО 65-25-70 | 65 | 2,5 | 70 (+/-35) |
КСО 80-25-70 | 80 | 2,5 | 70 (+/-35) |
КСО 100-25-60 | 100 | 2,5 | 60 (+/-30) |
КСО 100-25-100 | 100 | 2,5 | 100 (+/-50) |
КСО 125-25-60 | 125 | 2,5 | 60 (+/-30) |
КСО 125-25-100 | 125 | 2,5 | 100 (+/-50) |
КСО 150-25-60 | 150 | 2,5 | 60 (+/-30) |
КСО 150-25-100 | 150 | 2,5 | 100 (+/-50) |
КСО 200-25-100 | 200 | 2,5 | 100 (+/50) |
КСО 200-25-160 | 200 | 2,5 | 160 (+/-80) |
КСО 250-25-100 | 250 | 2,5 | 100 (+/50) |
КСО 250-25-160 | 250 | 2,5 | 160 (+/-80) |
КСО 300-25-100 | 300 | 2,5 | 100 (+/50) |
КСО 300-25-180 | 300 | 2,5 | 180 (+/-90) |
КСО 400-25-100 | 400 | 2,5 | 100 (+/50) |
КСО 400-25-190 | 400 | 2,5 | 190 (+/-95) |
КСО 500-25-200 | 500 | 2,5 | 200 (+/-100) |
Наименование | DN, мм | PN, Мпа | Осевой ход (сжатие), мм |
КСОФ 50-16-30 | 50 | 1,6 | 30 (+/-15) |
КСОФ 50-16-60 | 50 | 1,6 | 60(+/-30) |
КСОФ 65-16-30 | 50 | 1,6 | 30 (+/-15) |
КСОФ 65-16-60 | 50 | 1,6 | 60(+/-30) |
КСОФ 80-16-30 | 80 | 1,6 | 30 (+/-15) |
КСОФ 80-16-60 | 80 | 1,6 | 60(+/-30) |
КСОФ 100-16-30 | 100 | 1,6 | 30 (+/-15) |
КСОФ 100-16-60 | 100 | 1,6 | 60(+/-30) |
КСОФ 125-16-30 | 125 | 1,6 | 30 (+/-15) |
КСОФ 125-16-60 | 125 | 1,6 | 60(+/-30) |
КСОФ 150-16-30 | 150 | 1,6 | 30 (+/-15) |
КСОФ 150-16-60 | 150 | 1,6 | 60(+/-30) |
КСОФ 200-16-30 | 200 | 1,6 | 30 (+/-15) |
КСОФ 200-16-60 | 200 | 1,6 | 60(+/-30) |
КСОФ 250-16-30 | 250 | 1,6 | 30 (+/-15) |
КСОФ 250-16-60 | 250 | 1,6 | 60(+/-30) |
КСОФ 300-16-30 | 300 | 1,6 | 30 (+/-15) |
КСОФ 300-16-60 | 300 | 1,6 | 60(+/-30) |
Наименование | DN, мм | PN, Мпа | Осевой ход (сжатие), мм |
2КСО фланцевые 50-16-30 | 50 | 1,6 | 30 (+/-15) |
2КСО фланцевые 50-16-60 | 50 | 1,6 | 60(+/-30) |
2КСО фланцевые 65-16-30 | 50 | 1,6 | 30 (+/-15) |
2КСО фланцевые 65-16-60 | 50 | 1,6 | 60(+/-30) |
2КСО фланцевые 80-16-30 | 80 | 1,6 | 30 (+/-15) |
2КСО фланцевые 80-16-60 | 80 | 1,6 | 60(+/-30) |
2КСО фланцевые 100-16-30 | 100 | 1,6 | 30 (+/-15) |
2КСО фланцевые 100-16-60 | 100 | 1,6 | 60(+/-30) |
2КСО-Ф 125-16-30 | 125 | 1,6 | 30 (+/-15) |
2КСО-Ф 125-16-60 | 125 | 1,6 | 60(+/-30) |
2КСО-Ф 150-16-30 | 150 | 1,6 | 30 (+/-15) |
2КСО-Ф 150-16-60 | 150 | 1,6 | 60(+/-30) |
2КСО-Ф 200-16-30 | 200 | 1,6 | 30 (+/-15) |
2КСОФ 200-16-60 | 200 | 1,6 | 60(+/-30) |
2КСОФ 250-16-30 | 250 | 1,6 | 30 (+/-15) |
2КСОФ 250-16-60 | 250 | 1,6 | 60(+/-30) |
2КСОФ 300-16-30 | 300 | 1,6 | 30 (+/-15) |
2КСОФ 300-16-60 | 300 | 1,6 | 60(+/-30) |
