Компенсаторы сильфонные сдвиговые
Компенсаторы сдвиговые ДУ от 15 до 5000 мм.
Сильфонные компенсирующие устройства данного модельного ряда предназначены для нейтрализации сдвиговых деформаций и смещений участков трубопроводов и элементов оборудования трубных систем в плоскостях, перпендикулярных их оси. Сдвиговые компенсаторы не только успешно нейтрализуют взаимные тепловые перемещения образующих единую систему труб, но также способны в пределах разрешенного рабочего хода сильфонов устранять технологическую и эксплуатационную несоосность составляющих частей трубопроводов.
Пример обозначения:
- Условным диаметром DN: от 15 до 5000 мм.;
- Рабочим давлением PN: от вакуума до 150 кг/см2;
- С рабочей температурой T: от – 260 до 900 градусов Цельсия;
- Для рабочих сред: вода, пар, газ, масла, нефтепродукты, химические среды.
Наше предприятие выпускает и поставляет компенсирующие устройства КСС в широком ассортименте типоразмеров и технических характеристик. У нас можно заказать или приобрести из наличия на складе сдвиговый сильфонный компенсатор в диапазоне диаметров условного прохода DN 15-4000 мм и значений рабочего давления PN в пределах от 6 до 125 Бар (кг/см2). Весь модельный ряд продукции сертифицирован и отпускается с длительными сроками технической гарантии.
Являясь непосредственным производителем, наше предприятие реализует компенсаторы сдвиговые по наиболее доступным для клиентов ценам российского рынка. Производится доставка любых количеств сильфонных сдвиговых компенсаторов (от 1 шт.) во все населенные пункты Российской Федерации.
Сдвиговый компенсатор состоит из сдвоенного или одинарного сильфонного узла, многослойные гибкие гофры которого изготовлены из тонколистовой нержавеющей стали, а также одного из видов присоединительной арматуры ‒ фланцев, резьбовых соединителей или патрубков под приварку. В зависимости от варианта исполнения, дополнительными элементами конструкции таких устройств может являться внешний кожух, внутренний экран, система шпилек ‒ ограничителей или карданов.
Линейка выпускаемых предприятием компенсаторов сильфонных сдвиговых включает в себя модели следующего исполнения:
- Компенсаторные устройства фланцевые и под приварку.
- На основе одного или двух сильфонов.
- С ограничительными шпильками (не препятствуют сдвигу во всех плоскостях)
- С карданным ограничителем (возможность сдвига в двух плоскостях).
- Со сдвиговым устройством (одна рабочая плоскость).
- Модели без ограничительной арматуры.
Маркировка | Условный диаметр DN | Рабочее давление PN | Конструкция |
Компенсатор сильфонный сдвиговой под приварку | |||
KCC односекционный Варианты производства: с внутренним экраном, защитным кожухом, с ограничительными тягами | от 15 до 5000 мм | от вакуума до 40 кг/см2 | |

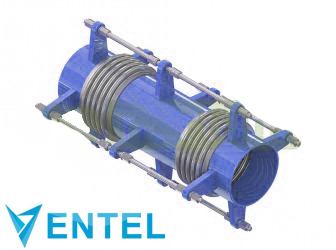

2KCC двухсекционный Варианты производства: с внутренним экраном, защитным кожухом, с ограничтельными тягами | от 15 до 5000 мм | от вакуума до 40 кг/см2 | |
KССК карданного типа односекционный Варианты производства: с внутренним экраном, защитным кожухом | от 15 до 5000 мм | от вакуума до 40 кг/см2 | |
2KССК карданного типа двухсекционный Варианты производства: с внутренним экраном, защитным кожухом | от 15 до 5000 мм | от вакуума до 40 кг/см2 | |
Компенсатор сильфонный сдвиговой фланцевый | |||

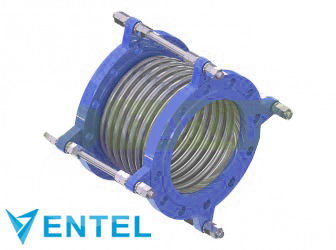

KССФ односекционный Варианты производства: с внутренним экраном, защитным кожухом, с ограничительными тягами | от 20 до 5000 мм | от вакуума до 40 кг/см2 | |
2KССФ двухсекционный Варианты производства: с внутренним экраном, защитным кожухом, с ограничтельными тягами | от 20 до 5000 мм | от вакуума до 40 кг/см2 | |
KССКФ карданного типа односекционный Варианты производства: с внутренним экраном, защитным кожухом | от 20 до 5000 мм | от вакуума до 40 кг/см2 | |

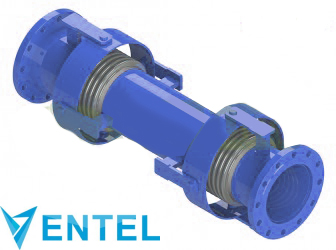

2KССКФ карданного типа двухсекционный Варианты производства: с внутренним экраном, защитным кожухом | от 20 до 5000 мм | от вакуума до 40 кг/см2 |
Учитывая, что рабочей средой сдвиговых сильфонных устройств может являться пар, холодная и горячая вода, нефтепродукты и другие жидкие и газообразные среды, данный вид компенсаторов востребован при монтаже трубных систем самого разнообразного назначения и протяженности. От магистральных и коммунальных газопроводов, систем отопления, водоснабжения и транспортировки углеводородов, до технологических трубопроводов промышленных предприятий различных направлений деятельности.
Наименование | DN, мм | PN, Мпа | Осевой ход (сжатие), мм | Сдвиговой ход (сжатие), мм | L | ØD (мм) | S (мм) | Жесткость, Н/мм | Эффект. Площадь, см2 |
Ду25 | 25 | 1,6 | 30 (+/-15) | 50 (+/-25) | 540 | 38 | 2,6 | 20,5 | 14,58 |
Ду32 | 32 | 1,6 | 30 (+/-15) | 50 (+/-25) | 540 | 42,4 | 2,6 | 13,34 | 18,62 |
Ду40 | 40 | 1,6 | 30 (+/-15) | 50 (+/-25) | 540 | 48,3 | 2,6 | 15,79 | 23,44 |
Ду50 | 50 | 1,6 | 30 (+/-15) | 50 (+/-25) | 610 | 60,3 | 2,9 | 21,15 | 36,46 |
Ду65 | 65 | 1,6 | 60 (+/-30) | 50 (+/-25) | 610 | 76,1 | 2,9 | 17,33 | 57,45 |
Ду80 | 80 | 1,6 | 60 (+/-30) | 50 (+/-25) | 660 | 88,9 | 3,2 | 18,2 | 78,42 |
Ду100 | 100 | 1,6 | 60 (+/-30) | 50 (+/-25) | 660 | 114,3 | 3,6 | 21,49 | 137,09 |
Ду125 | 125 | 1,6 | 60 (+/-30) | 50 (+/-25) | 700 | 139,7 | 4 | 27,86 | 181,01 |
Ду150 | 150 | 1,6 | 60 (+/-30) | 50 (+/-25) | 700 | 168,3 | 4,5 | 28,34 | 266,2 |
Ду200 | 200 | 1,6 | 60 (+/-30) | 50 (+/-25) | 750 | 219,1 | 6,3 | 79,1 | 431,1 |
Ду250 | 250 | 1,6 | 60 (+/-30) | 50 (+/-25) | 850 | 273 | 6,3 | 37,49 | 697,01 |
Ду300 | 300 | 1,6 | 60 (+/-30) | 50 (+/-25) | 1000 | 323,9 | 7 | 59,61 | 972,01 |
Наименование | DN, мм | PN, Мпа | Осевой ход (сжатие), мм | Сдвиговой ход (сжатие), мм | L | ØD (мм) | S (мм) | Жесткость, Н/мм | Эффект. Площадь, см2 |
Ду25 | 25 | 1,6 | 30 (+/-15) | 100 (+/-25) | 640 | 38 | 2,6 | 20,5 | 14,58 |
Ду32 | 32 | 1,6 | 30 (+/-15) | 100 (+/-25) | 640 | 42,4 | 2,6 | 13,34 | 18,62 |
Ду40 | 40 | 1,6 | 30 (+/-15) | 100 (+/-25) | 640 | 48,3 | 2,6 | 15,79 | 23,44 |
Ду50 | 50 | 1,6 | 30 (+/-15) | 100 (+/-25) | 710 | 60,3 | 2,9 | 21,15 | 36,46 |
Ду65 | 65 | 1,6 | 60 (+/-30) | 100 (+/-25) | 710 | 76,1 | 2,9 | 17,33 | 57,45 |
Ду80 | 80 | 1,6 | 60 (+/-30) | 100 (+/-25) | 760 | 88,9 | 3,2 | 18,2 | 78,42 |
Ду100 | 100 | 1,6 | 60 (+/-30) | 100 (+/-25) | 760 | 114,3 | 3,6 | 21,49 | 137,09 |
Ду125 | 125 | 1,6 | 60 (+/-30) | 100 (+/-25) | 900 | 139,7 | 4 | 27,86 | 181,01 |
Ду150 | 150 | 1,6 | 60 (+/-30) | 100 (+/-25) | 900 | 168,3 | 4,5 | 28,34 | 266,2 |
Ду200 | 200 | 1,6 | 60 (+/-30) | 100 (+/-25) | 950 | 219,1 | 6,3 | 79,1 | 431,1 |
Ду250 | 250 | 1,6 | 60 (+/-30) | 100 (+/-25) | 1050 | 273 | 6,3 | 37,49 | 697,01 |
Ду300 | 300 | 1,6 | 60 (+/-30) | 100 (+/-25) | 1200 | 323,9 | 7 | 59,61 | 972,01 |
Наименование | DN, мм | PN, Мпа | Осевой ход (сжатие), мм | Сдвиговой ход (сжатие), мм | L | ØD (мм) | S (мм) | Жесткость, Н/мм | Эффект. Площадь, см2 |
Ду25 | 25 | 1,6 | 30 (+/-15) | 150 (+/-75) | 740 | 38 | 2,6 | 20,5 | 14,58 |
Ду32 | 32 | 1,6 | 30 (+/-15) | 150 (+/-75) | 740 | 42,4 | 2,6 | 13,34 | 18,62 |
Ду40 | 40 | 1,6 | 30 (+/-15) | 150 (+/-75) | 740 | 48,3 | 2,6 | 15,79 | 23,44 |
Ду50 | 50 | 1,6 | 30 (+/-15) | 150 (+/-75) | 810 | 60,3 | 2,9 | 21,15 | 36,46 |
Ду65 | 65 | 1,6 | 60 (+/-30) | 150 (+/-75) | 860 | 76,1 | 2,9 | 17,33 | 57,45 |
Ду80 | 80 | 1,6 | 60 (+/-30) | 150 (+/-75) | 860 | 88,9 | 3,2 | 18,2 | 78,42 |
Ду100 | 100 | 1,6 | 60 (+/-30) | 150 (+/-75) | 1000 | 114,3 | 3,6 | 21,49 | 137,09 |
Ду125 | 125 | 1,6 | 60 (+/-30) | 150 (+/-75) | 1000 | 139,7 | 4 | 27,86 | 181,01 |
Ду150 | 150 | 1,6 | 60 (+/-30) | 150 (+/-75) | 1050 | 168,3 | 4,5 | 28,34 | 266,2 |
Ду200 | 200 | 1,6 | 60 (+/-30) | 150 (+/-75) | 1050 | 219,1 | 6,3 | 79,1 | 431,1 |
Ду250 | 250 | 1,6 | 60 (+/-30) | 150 (+/-75) | 1150 | 273 | 6,3 | 37,49 | 697,01 |
Ду300 | 300 | 1,6 | 60 (+/-30) | 150 (+/-75) | 1300 | 323,9 | 7 | 59,61 | 972,01 |
Наименование | DN, мм | PN, Мпа | Осевой ход (сжатие), мм | Сдвиговой ход (сжатие), мм | L | ØD (мм) | S (мм) | Жесткость, Н/мм | Эффект. Площадь, см2 |
Ду25 | 25 | 1,6 | 30 (+/-15) | 200 (+/-100) | 840 | 38 | 2,6 | 20,5 | 14,58 |
Ду32 | 32 | 1,6 | 30 (+/-15) | 200 (+/-100) | 840 | 42,4 | 2,6 | 13,34 | 18,62 |
Ду40 | 40 | 1,6 | 30 (+/-15) | 200 (+/-100) | 840 | 48,3 | 2,6 | 15,79 | 23,44 |
Ду50 | 50 | 1,6 | 30 (+/-15) | 200 (+/-100) | 910 | 60,3 | 2,9 | 21,15 | 36,46 |
Ду65 | 65 | 1,6 | 60 (+/-30) | 200 (+/-100) | 910 | 76,1 | 2,9 | 17,33 | 57,45 |
Ду80 | 80 | 1,6 | 60 (+/-30) | 200 (+/-100) | 960 | 88,9 | 3,2 | 18,2 | 78,42 |
Ду100 | 100 | 1,6 | 60 (+/-30) | 200 (+/-100) | 960 | 114,3 | 3,6 | 21,49 | 137,09 |
Ду125 | 125 | 1,6 | 60 (+/-30) | 200 (+/-100) | 1100 | 139,7 | 4 | 27,86 | 181,01 |
Ду150 | 150 | 1,6 | 60 (+/-30) | 200 (+/-100) | 1100 | 168,3 | 4,5 | 28,34 | 266,2 |
Ду200 | 200 | 1,6 | 60 (+/-30) | 200 (+/-100) | 1150 | 219,1 | 6,3 | 79,1 | 431,1 |
Ду250 | 250 | 1,6 | 60 (+/-30) | 200 (+/-100) | 1250 | 273 | 6,3 | 37,49 | 697,01 |
Ду300 | 300 | 1,6 | 60 (+/-30) | 200 (+/-100) | 1400 | 323,9 | 7 | 59,61 | 972,01 |
