Kompensator-uglovoj

В данном разделе каталога продукции нашего предприятия представлены угловые компенсационные устройства, предназначенные для защиты трубопроводов от повреждения силами, стремящимися повернуть их элементы относительно друг другу на некоторый угол. Конструктивно угловые компенсаторы образованы одним или парой многослойных сильфонов, гофры которых изготовлены из стойких к коррозии нержавеющих сталей, а также присоединительной трубной арматурой в виде фланцев или патрубков для приварки.

Пример обозначения:

  • Условным диаметром DN: от 15 до 4000 мм.;
  • Рабочим давлением PN: от вакуума до 150 кг/см2;
  • С рабочей температурой T: от – 260 до 900 градусов Цельсия;
  • Для рабочих сред: вода, пар, газ, масла, нефтепродукты, химические среды.
Производство и поставка
Конструкционное исполнение
Область применения
Каталог

Производственные возможности нашего предприятия позволяют выпускать сильфонные компенсаторные устройства поворотного типа различных конструктивных исполнений и типоразмеров. В линейке поставляемых угловых компенсаторов представлены модели со следующими техническими и эксплуатационными характеристиками:

  • Размерным рядом по диаметру условных проходов DN в интервале 15-2500 мм.
  • Диапазоном значений рабочего давления носителя PN: 6 ‒ 45 Бар.
  • Разрешенной рабочей средой в виде пара, воды, множества видов технологических жидкостей и газов.
  • Температурным диапазоном эксплуатации в пределах: -260°C +900°C.

Кроме серийно выпускаемой продукции, наше предприятие готово принять заказ и изготовить угловой сильфонный компенсатор любого нестандартного размера на основании технической документации заказчика.

Базовая конструкция углового сильфонного компенсатора включает в себя один или два нержавеющих гофра (сильфона), а также соответствующие каждой конкретной модели элементы присоединительной арматуры ‒ свободные фланцы либо патрубки для приварки. Кроме того, для защиты от внешних факторов изделия могут комплектоваться прочным стальным ОЦ кожухом, а для изоляции гофра от прокачиваемой активной среды ‒ внутренним экраном. Не менее важным элементом конструкции поворотных компенсаторов являются системы ограничительных шпилек и карданные устройства.

Маркировка  Условный диаметр DN Рабочее давление PN Конструкция

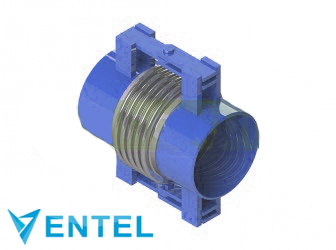

КСПШ шарнирного типа односекционный

Варианты производства:
с внутренним экраном, защитным кожухом

от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы угловые
2КСПШ шарнирного типа двухсекционный

Варианты производства: с внутренним экраном, защитным кожухом

от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы угловые

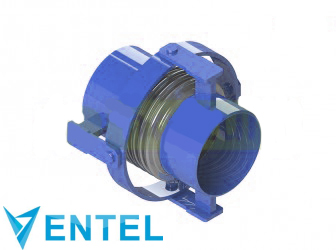

КСПК карданного типа односекционный

Варианты производства: с внутренним экраном, защитным кожухом

от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы угловые

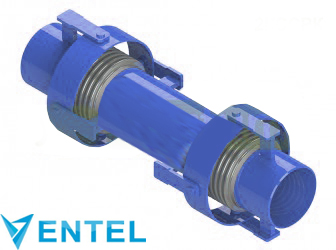

2KСПК карданного типа двухсекционный

Варианты производства: с внутренним экраном, защитным кожухом

от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы угловые

Компенсатор сильфонный угловой фланцевый

Маркировка  Условный диаметр DN Рабочее давление PN Конструкция
КСПШФ шарнирного типа односекционный

Варианты производства:
с внутренним экраном, защитным кожухом

от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы угловые
2КСПШФ шарнирного типа двухсекционный

Варианты производства: с внутренним экраном, защитным кожухом

от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы угловые
КСПКФ карданного типа односекционный

Варианты производства: с внутренним экраном, защитным кожухом

от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы угловые
2КСУПФ карданного типа двухсекционный

Варианты производства: с внутренним экраном, защитным кожухом

от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы угловые

Благодаря широкому диапазону размеров, рабочих температур и давлений, угловые компенсирующие устройства применяются при монтаже и эксплуатации технологических трубных систем на предприятиях самых различных сфер. Этот вид сильфонных компенсаторов используется в трубных магистралях теплоэнергетики, в нефтехимии, системах отопления, водоснабжения и газификации, а также в трубопроводах для перекачки различных видов жидкого и газообразного сырья, и продуктов их переработки.

Арт. DN Осевое перемещение мм (+/-) Сдвиговое перемещение мм (+/-) Длина мм Наружный диаметр трубы, Ød мм s мм Ød1 мм
L мм L1 мм
UN 50-1-50-60-P-P 50 25 30 800 800 57 2,9 140
UN 65-1-80-60-P-P 65 40 30 900 900 76,1 2,9 160
UN 80-1-90-60-P-P 80 45 30 930 930 88,9 3,2 190
UN 100-1-120-60-P-P 100 60 30 970 970 108 3,6 210
UN 125-1-140-60-P-P 125 70 30 1100 1100 133 4 240
UN 150-1-150-60-P-P 150 75 30 1100 1100 159 4,5 265
UN 200-1-160-60-P-P 200 80 30 1160 1160 219,1 6,3 320
UN 250-1-168-60-P-P 250 84 30 1220 1220 273 6,3 375
UN 300-1-196-60-P-P 300 98 30 930 930 323,9 7,1 440
UN 350-1-180-60-P-P 350 90 30 1020 1050 377 8 490
UN 400-1-156-60-P-P 400 78 30 960 1000 426 8 540
UN 450-1-140-60-P-P 450 70 30 960 1000 480 8 595
UN 500-1-136-60-P-P 500 68 30 750 800 530 8 645
