Компенсирующие устройства сильфонные осевые применяются с целью компенсации температурных расширений участков трубопроводов, вектор действия которых направлен вдоль оси труб. Данный вид сильфонных компенсаторов успешно справляется не только с нейтрализацией осевых перемещений, связанных с изменением температуры носителя и тепловым расширением труб, но и с действием вибрационных нагрузок, возникающих в результате работы насосного оборудования. Компенсаторы КСО изготавливаются с различными видами присоединительной арматуры ‒ резьбовыми, приварными, а также разборными фланцевыми соединениями.

Пример обозначения:

  • Условным диаметром DN: от 15 до 5000 мм.;
  • Рабочим давлением PN: от вакуума до 150 кг/см2;
  • С рабочей температурой T: от – 260 до 900 градусов Цельсия;
  • Для рабочих сред: вода, пар, газ, масла, нефтепродукты, химические и криогенные среды.
Производство и поставка
Конструкционное исполнение
Область применения

Наша компания изготавливает и по выгодным оптовым и розничным ценам от производителя реализует КСО и 2КСО в широком ассортименте значений условного прохода (DN 15-5000 мм) и разновидностей конструктивного исполнения. Для стандартных технологических задач у нас можно приобрести односекционный компенсатор с типовыми характеристиками (PN 10, 16 или 25 Бар), или осевое (2КСО) двухсекционное компенсационное устройство с увеличенной нагрузочной способностью. Справку о технических характеристиках и наличии нужных моделей продукции на складе можно получить, перезвонив в отдел продаж предприятия.

В ассортименте продукции нашего предприятия  КСО и компенсаторы 2КСО представлены моделями с сильфонным узлом, выполненным на основе одного или двух подвижных многослойных гофров из нержавеющей стали. Для присоединения к трубопроводам компенсатор КСО оснащен присоединительной арматурой. К заказу доступны модели различных диаметров, отличающиеся значениями допустимого осевого хода, наличием внутреннего экрана, защитного кожуха и слоя тепловой изоляции.

Маркировка  Условный диаметр DN Рабочее давление PN Конструкция

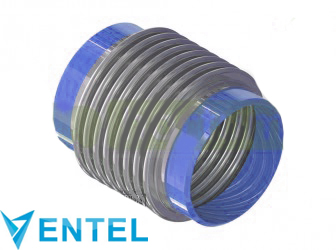

КСО под приварку

КСО односекционный компенсатор
Варианты производства: с внутренним экраном, защитным кожухом, ограничителем хода
от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы КСО
2КСО двухсекционный компенсатор
Варианты производства: с внутренним экраном, защитным кожухом, ограничителем хода
от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы КСО

КСО фланцевые

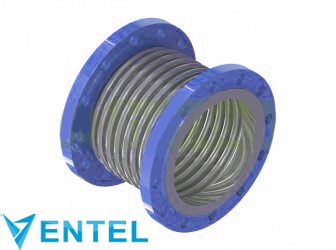

КСОF односекционный компенсатор с фланцем
Варианты производства:
с внутренним экраном, защитным кожухом, ограничителем хода
от 20 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы КСО

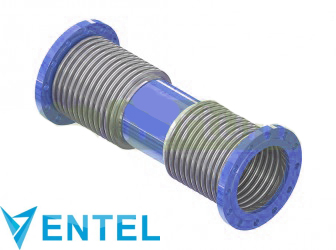

2КСОF двухсекционный компенсатор с фланцем
Варианты производства:
с внутренним экраном, защитным кожухом, ограничителем хода
от 20 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы КСО

КСО имеют широкую сферу применения, так как являются необходимым элементом комплектации практически всех видов трубопроводов. Независимо от их диаметра, протяженности, назначения и способа прокладки ‒ наземного, подземного канального или бесканального монтажа. КСО применяются в следующих отраслях хозяйствования:

  • Теплоэнергетике.
  • Коммунальной сфере.
  • В технологических линиях промышленных предприятий.
  • В различного рода реакторах, насосных и контурах охлаждения.
  • При строительстве различных видов транспортных трубных магистралей.
КСО Давление PN 16 Бар
КСО Давление PN 25 Бар
КСОФ Давление PN 16 Бар
Наименование DN, мм PN, Мпа Осевой ход (сжатие), мм
КСО 50-16-60 50 1,6 60(+/-30)
КСО 65-16-70 65 1,6 70 (+/-35)
КСО 80-16-70 80 1,6 70 (+/-35)
КСО 100-16-60 100 1,6 60 (+/-30)
КСО 100-16-100 100 1,6 100 (+/-50)
КСО 125-16-60 125 1,6 60 (+/-30)
КСО 125-16-100 125 1,6 100 (+/-50)
КСО 150-16-60 150 1,6 60 (+/-30)
КСО 150-16-100 150 1,6 100 (+/-50)
КСО 200-16-100 200 1,6 100 (+/50)
КСО 200-16-160 200 1,6 160 (+/-80)
КСО 250-16-100 250 1,6 100 (+/50)
КСО 250-16-160 250 1,6 160 (+/-80)
КСО 300-16-100 300 1,6 100 (+/50)
КСО 300-16-180 300 1,6 180 (+/-90)
КСО 400-16-100 400 1,6 100 (+/50)
КСО 400-16-190 400 1,6 190 (+/-95)
КСО 500-16-200 500 1,6 200 (+/-100)
Наименование DN, мм PN, Мпа Осевой ход (сжатие), мм
КСО 50-25-60 50 2,5 60(+/-30)
КСО 65-25-70 65 2,5 70 (+/-35)
КСО 80-25-70 80 2,5 70 (+/-35)
КСО 100-25-60 100 2,5 60 (+/-30)
КСО 100-25-100 100 2,5 100 (+/-50)
КСО 125-25-60 125 2,5 60 (+/-30)
КСО 125-25-100 125 2,5 100 (+/-50)
КСО 150-25-60 150 2,5 60 (+/-30)
КСО 150-25-100 150 2,5 100 (+/-50)
КСО 200-25-100 200 2,5 100 (+/50)
КСО 200-25-160 200 2,5 160 (+/-80)
КСО 250-25-100 250 2,5 100 (+/50)
КСО 250-25-160 250 2,5 160 (+/-80)
КСО 300-25-100 300 2,5 100 (+/50)
КСО 300-25-180 300 2,5 180 (+/-90)
КСО 400-25-100 400 2,5 100 (+/50)
КСО 400-25-190 400 2,5 190 (+/-95)
КСО 500-25-200 500 2,5 200 (+/-100)
Наименование DN, мм PN, Мпа Осевой ход (сжатие), мм
КСОФ 50-16-30 50 1,6 30 (+/-15)
КСОФ 50-16-60 50 1,6 60(+/-30)
КСОФ 65-16-30 50 1,6 30 (+/-15)
КСОФ 65-16-60 50 1,6 60(+/-30)
КСОФ 80-16-30 80 1,6 30 (+/-15)
КСОФ 80-16-60 80 1,6 60(+/-30)
КСОФ 100-16-30 100 1,6 30 (+/-15)
КСОФ 100-16-60 100 1,6 60(+/-30)
КСОФ 125-16-30 125 1,6 30 (+/-15)
КСОФ 125-16-60 125 1,6 60(+/-30)
КСОФ 150-16-30 150 1,6 30 (+/-15)
КСОФ 150-16-60 150 1,6 60(+/-30)
КСОФ 200-16-30 200 1,6 30 (+/-15)
КСОФ 200-16-60 200 1,6 60(+/-30)
КСОФ 250-16-30 250 1,6 30 (+/-15)
КСОФ 250-16-60 250 1,6 60(+/-30)
КСОФ 300-16-30 300 1,6 30 (+/-15)
КСОФ 300-16-60 300 1,6 60(+/-30)
