Kompensator-uglovoj

Сильфонные компенсирующие устройства данного модельного ряда предназначены для нейтрализации сдвиговых деформаций и смещений участков трубопроводов и элементов оборудования трубных систем в плоскостях, перпендикулярных их оси. Сдвиговые компенсаторы не только успешно нейтрализуют взаимные тепловые перемещения образующих единую систему труб, но также способны в пределах разрешенного рабочего хода сильфонов устранять технологическую и эксплуатационную несоосность составляющих частей трубопроводов.

Пример обозначения:

  • Условным диаметром DN: от 15 до 5000 мм.;
  • Рабочим давлением PN: от вакуума до 150 кг/см2;
  • С рабочей температурой T: от – 260 до 900 градусов Цельсия;
  • Для рабочих сред: вода, пар, газ, масла, нефтепродукты, химические среды.
Производство и поставка
Конструкционное исполнение
Область применения

Наше предприятие выпускает и поставляет компенсирующие устройства КСС в широком ассортименте типоразмеров и технических характеристик. У нас можно заказать или приобрести из наличия на складе сдвиговый сильфонный компенсатор в диапазоне диаметров условного прохода DN 15-4000 мм и значений рабочего давления PN в пределах от 6 до 125 Бар (кг/см2). Весь модельный ряд продукции сертифицирован и отпускается с длительными сроками технической гарантии.

Являясь непосредственным производителем, наше предприятие реализует компенсаторы сдвиговые по наиболее доступным для клиентов ценам российского рынка. Производится доставка любых количеств сильфонных сдвиговых компенсаторов (от 1 шт.) во все населенные пункты Российской Федерации.

Сдвиговый компенсатор состоит из сдвоенного или одинарного сильфонного узла, многослойные гибкие гофры которого изготовлены из тонколистовой нержавеющей стали, а также одного из видов присоединительной арматуры ‒ фланцев, резьбовых соединителей или патрубков под приварку. В зависимости от варианта исполнения, дополнительными элементами конструкции таких устройств может являться внешний кожух, внутренний экран, система шпилек ‒ ограничителей или карданов.

Линейка выпускаемых предприятием компенсаторов сильфонных сдвиговых включает в себя модели следующего исполнения:

  • Компенсаторные устройства фланцевые и под приварку.
  • На основе одного или двух сильфонов.
  • С ограничительными шпильками (не препятствуют сдвигу во всех плоскостях)
  • С карданным ограничителем (возможность сдвига в двух плоскостях).
  • Со сдвиговым устройством (одна рабочая плоскость).
  • Модели без ограничительной арматуры.
Маркировка  Условный диаметр DN Рабочее давление PN Конструкция

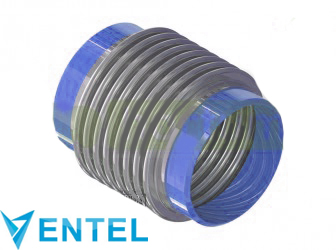

Компенсатор сильфонный сдвиговой под приварку

KCC односекционный

Варианты производства: с внутренним экраном, защитным кожухом, с ограничительными тягами

от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы сдвиговые

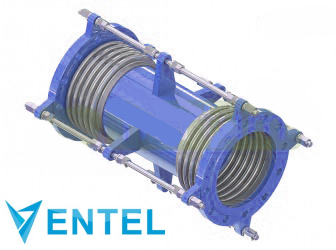

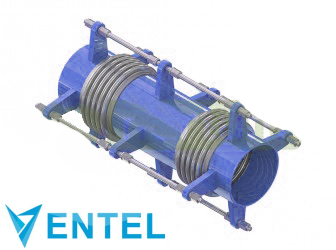

2KCC двухсекционный Варианты производства: с внутренним экраном, защитным кожухом, с ограничтельными тягами от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы сдвиговые

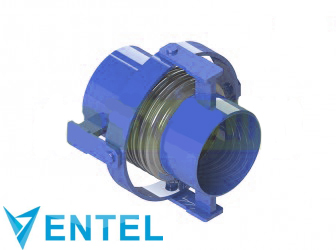

KССК карданного типа односекционный Варианты производства: с внутренним экраном, защитным кожухом от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы сдвиговые

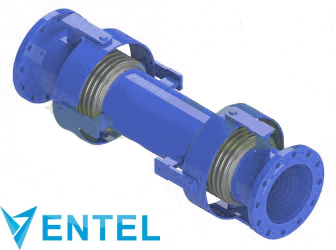

2KССК карданного типа двухсекционный Варианты производства: с внутренним экраном, защитным кожухом от 15 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы сдвиговые

Компенсатор сильфонный сдвиговой фланцевый

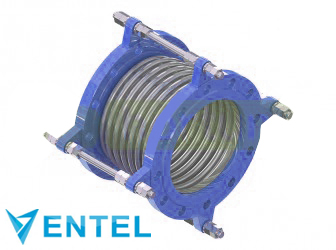

KССФ односекционный Варианты производства: с внутренним экраном, защитным кожухом, с ограничительными тягами от 20 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы сдвиговые
2KССФ двухсекционный Варианты производства: с внутренним экраном, защитным кожухом, с ограничтельными тягами от 20 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы сдвиговые

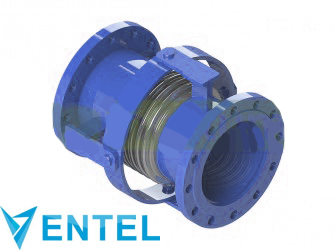

KССКФ карданного типа односекционный Варианты производства: с внутренним экраном, защитным кожухом от 20 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы сдвиговые
2KССКФ карданного типа двухсекционный Варианты производства: с внутренним экраном, защитным кожухом от 20 до 5000 мм от вакуума до 40 кг/см2 Компенсаторы сдвиговые

Учитывая, что рабочей средой сдвиговых сильфонных устройств может являться пар, холодная и горячая вода, нефтепродукты и другие жидкие и газообразные среды, данный вид компенсаторов востребован при монтаже трубных систем самого разнообразного назначения и протяженности. От магистральных и коммунальных газопроводов, систем отопления, водоснабжения и транспортировки углеводородов, до технологических трубопроводов промышленных предприятий различных направлений деятельности.

Компенсаторы сдвигово-осевые двухсекционные (сдвиг +/-25 мм)
Компенсаторы сдвигово-осевые двухсекционные (сдвиг +/-50 мм)
Компенсаторы сдвигово-осевые двухсекционные (сдвиг +/-75 мм)
Компенсаторы сдвигово-осевые двухсекционные (сдвиг +/-75 мм)
Наименование DN, мм PN, Мпа Осевой ход (сжатие), мм Сдвиговой ход (сжатие), мм L ØD (мм) S (мм) Жесткость, Н/мм Эффект. Площадь, см2
Ду25 25 1,6 30 (+/-15) 50 (+/-25) 540 38 2,6 20,5 14,58
Ду32 32 1,6 30 (+/-15) 50 (+/-25) 540 42,4 2,6 13,34 18,62
Ду40 40 1,6 30 (+/-15) 50 (+/-25) 540 48,3 2,6 15,79 23,44
Ду50 50 1,6 30 (+/-15) 50 (+/-25) 610 60,3 2,9 21,15 36,46
Ду65 65 1,6 60 (+/-30) 50 (+/-25) 610 76,1 2,9 17,33 57,45
Ду80 80 1,6 60 (+/-30) 50 (+/-25) 660 88,9 3,2 18,2 78,42
Ду100 100 1,6 60 (+/-30) 50 (+/-25) 660 114,3 3,6 21,49 137,09
Ду125 125 1,6 60 (+/-30) 50 (+/-25) 700 139,7 4 27,86 181,01
Ду150 150 1,6 60 (+/-30) 50 (+/-25) 700 168,3 4,5 28,34 266,2
Ду200 200 1,6 60 (+/-30) 50 (+/-25) 750 219,1 6,3 79,1 431,1
Ду250 250 1,6 60 (+/-30) 50 (+/-25) 850 273 6,3 37,49 697,01
Ду300 300 1,6 60 (+/-30) 50 (+/-25) 1000 323,9 7 59,61 972,01
Наименование DN, мм PN, Мпа Осевой ход (сжатие), мм Сдвиговой ход (сжатие), мм L ØD (мм) S (мм) Жесткость, Н/мм Эффект. Площадь, см2
Ду25 25 1,6 30 (+/-15) 100 (+/-25) 640 38 2,6 20,5 14,58
Ду32 32 1,6 30 (+/-15) 100 (+/-25) 640 42,4 2,6 13,34 18,62
Ду40 40 1,6 30 (+/-15) 100 (+/-25) 640 48,3 2,6 15,79 23,44
Ду50 50 1,6 30 (+/-15) 100 (+/-25) 710 60,3 2,9 21,15 36,46
Ду65 65 1,6 60 (+/-30) 100 (+/-25) 710 76,1 2,9 17,33 57,45
Ду80 80 1,6 60 (+/-30) 100 (+/-25) 760 88,9 3,2 18,2 78,42
Ду100 100 1,6 60 (+/-30) 100 (+/-25) 760 114,3 3,6 21,49 137,09
Ду125 125 1,6 60 (+/-30) 100 (+/-25) 900 139,7 4 27,86 181,01
Ду150 150 1,6 60 (+/-30) 100 (+/-25) 900 168,3 4,5 28,34 266,2
Ду200 200 1,6 60 (+/-30) 100 (+/-25) 950 219,1 6,3 79,1 431,1
Ду250 250 1,6 60 (+/-30) 100 (+/-25) 1050 273 6,3 37,49 697,01
Ду300 300 1,6 60 (+/-30) 100 (+/-25) 1200 323,9 7 59,61 972,01
Наименование DN, мм PN, Мпа Осевой ход (сжатие), мм Сдвиговой ход (сжатие), мм L ØD (мм) S (мм) Жесткость, Н/мм Эффект. Площадь, см2
Ду25 25 1,6 30 (+/-15) 150 (+/-75) 740 38 2,6 20,5 14,58
Ду32 32 1,6 30 (+/-15) 150 (+/-75) 740 42,4 2,6 13,34 18,62
Ду40 40 1,6 30 (+/-15) 150 (+/-75) 740 48,3 2,6 15,79 23,44
Ду50 50 1,6 30 (+/-15) 150 (+/-75) 810 60,3 2,9 21,15 36,46
Ду65 65 1,6 60 (+/-30) 150 (+/-75) 860 76,1 2,9 17,33 57,45
Ду80 80 1,6 60 (+/-30) 150 (+/-75) 860 88,9 3,2 18,2 78,42
Ду100 100 1,6 60 (+/-30) 150 (+/-75) 1000 114,3 3,6 21,49 137,09
Ду125 125 1,6 60 (+/-30) 150 (+/-75) 1000 139,7 4 27,86 181,01
Ду150 150 1,6 60 (+/-30) 150 (+/-75) 1050 168,3 4,5 28,34 266,2
Ду200 200 1,6 60 (+/-30) 150 (+/-75) 1050 219,1 6,3 79,1 431,1
Ду250 250 1,6 60 (+/-30) 150 (+/-75) 1150 273 6,3 37,49 697,01
Ду300 300 1,6 60 (+/-30) 150 (+/-75) 1300 323,9 7 59,61 972,01
Наименование DN, мм PN, Мпа Осевой ход (сжатие), мм Сдвиговой ход (сжатие), мм L ØD (мм) S (мм) Жесткость, Н/мм Эффект. Площадь, см2
Ду25 25 1,6 30 (+/-15) 200 (+/-100) 840 38 2,6 20,5 14,58
Ду32 32 1,6 30 (+/-15) 200 (+/-100) 840 42,4 2,6 13,34 18,62
Ду40 40 1,6 30 (+/-15) 200 (+/-100) 840 48,3 2,6 15,79 23,44
Ду50 50 1,6 30 (+/-15) 200 (+/-100) 910 60,3 2,9 21,15 36,46
Ду65 65 1,6 60 (+/-30) 200 (+/-100) 910 76,1 2,9 17,33 57,45
Ду80 80 1,6 60 (+/-30) 200 (+/-100) 960 88,9 3,2 18,2 78,42
Ду100 100 1,6 60 (+/-30) 200 (+/-100) 960 114,3 3,6 21,49 137,09
Ду125 125 1,6 60 (+/-30) 200 (+/-100) 1100 139,7 4 27,86 181,01
Ду150 150 1,6 60 (+/-30) 200 (+/-100) 1100 168,3 4,5 28,34 266,2
Ду200 200 1,6 60 (+/-30) 200 (+/-100) 1150 219,1 6,3 79,1 431,1
Ду250 250 1,6 60 (+/-30) 200 (+/-100) 1250 273 6,3 37,49 697,01
Ду300 300 1,6 60 (+/-30) 200 (+/-100) 1400 323,9 7 59,61 972,01
