Компенсаторы сильфонные универсальные КСУ в Казани
Московская компания VENTEL производит разнообразный модельный и размерный ряд надежных и высококачественных компенсаторов.
Сильфонные компенсирующие устройства универсального типа предназначены для эффективной компенсации всех видов действующих на трубопроводы внешних и внутренних сил. Универсальные компенсаторы способны нейтрализовать воздействующие на трубы деформирующие напряжения, которые направлены, поперек, под углом или вдоль центральной оси трубопроводов, а также устранять вероятность их повреждения силами скручивания в одной или всех плоскостях.
Пример обозначения:
- Условным диаметром DN: от 15 до 4000 мм.;
- Рабочим давлением PN: от вакуума до 150 кг/см2;
- С рабочей температурой T: от – 260 до 900 градусов Цельсия;
- Для рабочих сред: вода, пар, газ, масла, нефтепродукты, химические среды.
Наше предприятие изготавливает все необходимые детали и комплектующие, и выполняет сборку сильфонных компенсаторов универсального типа в широком диапазоне размеров и вариантов конструктивного исполнения. В зависимости от производственной потребности, потенциальные покупатели имеют возможность заказать у нас универсальные сильфонные компенсаторы со следующим набором технических и эксплуатационных характеристик:
- Условный диаметр прохода DN: в пределах 15-4000 мм.
- Номинальное давление прокачиваемой среды PN: от 6 до 45 Бар.
- Диапазон температур эксплуатации: от -260°C до +900°C.
- Широкий список рабочих сред, включающий воду, пар, газы, масла, различные виды нефтепродуктов и другие жидкие и газообразные вещества.
Любые вопросы, касающиеся отпускных цен и наличия готовых к отгрузке универсальных компенсаторов на наших складах, вы сможете обсудить, перезвонив в отдел сбыта предприятия.
В состав конструкции универсальных компенсаторов входит одинарный или сдвоенный сильфонный блок, концевая присоединительная арматура (фланцы или патрубки для приварки), а также различные виды ограничителей – системы шпилек или карданы. В зависимости от условий предстоящей эксплуатации, универсальные компенсирующие устройства могут комплектоваться защищающими сильфоны изнутри и снаружи внешними защитными кожухами и внутренними экранами. Кроме продажи серийно выпускаемых изделий, наше предприятие оказывает услуги по изготовлению нестандартных универсальных компенсаторов по чертежам и технической документации заказчика.
Маркировка | Условный диаметр DN | Рабочее давление PN | Конструкция |

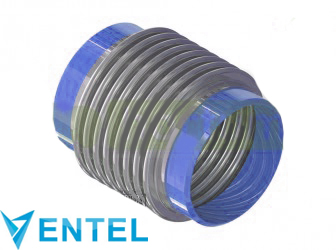

КСУ односекционный Варианты производства: с внутренним экраном, защитным кожухом, с ограничительными тягами | от 15 до 5000 мм | от вакуума до 40 кг/см2 | |

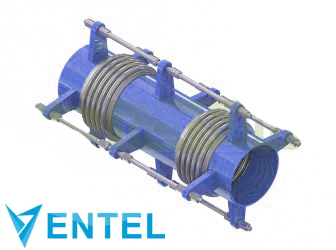

2KSУ двухсекционный Варианты производства: с внутренним экраном, защитным кожухом, с ограничительными тягами | от 15 до 5000 мм | от вакуума до 40 кг/см2 | |

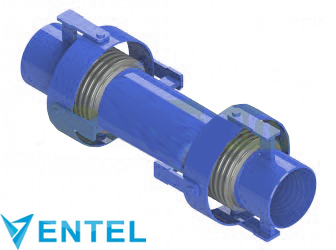

2КСУК карданного типа двухсекционный Варианты производства: с внутренним экраном, защитным кожухом | от 15 до 4000 мм | от вакуума до 40 кг/см2 | |
Компенсатор сильфонный универсальные фланцевый | |||

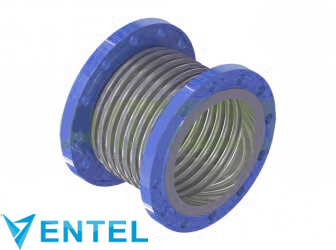

КСУФ односекционный Варианты производства: с внутренним экраном, защитным кожухом | от 15 до 4000 мм | от вакуума до 40 кг/см2 | |

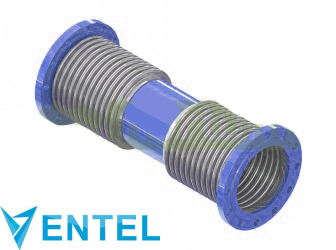

2КСУФ двухсекционный Варианты производства: с внутренним экраном, защитным кожухом | от 15 до 4000 мм | от вакуума до 40 кг/см2 | |

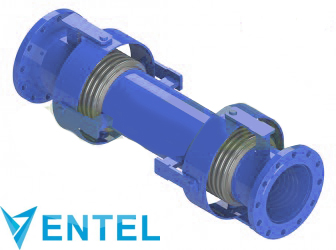

2КСУКФ карданного типа двухсекционный Варианты производства: с внутренним экраном, защитным кожухом | от 15 до 4000 мм | от вакуума до 40 кг/см2 |
Способность универсальных компенсирующих устройств одновременно осуществлять нейтрализацию сразу нескольких видов деформаций, включая осевых, сдвиговые и угловые перемещения элементов трубных систем, определила широкую область их практического применения. Эта разновидность сильфонных компенсаторов монтируется на трубопроводы наземных и проложенных под землей тепловых сетей, магистрали водоснабжения и газификации, мощные воздуховоды и промышленные системы труб технологического назначения.
Арт. | DN | Осевое перемещение мм (+/-) | Сдвиговое перемещение мм (+/-) | Длина мм | Наружный диаметр трубы, Ød мм | s мм | Ød1 мм | |
L мм | L1 мм | |||||||
UN 50-1-50-60-P-P | 50 | 25 | 30 | 800 | 800 | 57 | 2,9 | 140 |
UN 65-1-80-60-P-P | 65 | 40 | 30 | 900 | 900 | 76,1 | 2,9 | 160 |
UN 80-1-90-60-P-P | 80 | 45 | 30 | 930 | 930 | 88,9 | 3,2 | 190 |
UN 100-1-120-60-P-P | 100 | 60 | 30 | 970 | 970 | 108 | 3,6 | 210 |
UN 125-1-140-60-P-P | 125 | 70 | 30 | 1100 | 1100 | 133 | 4 | 240 |
UN 150-1-150-60-P-P | 150 | 75 | 30 | 1100 | 1100 | 159 | 4,5 | 265 |
UN 200-1-160-60-P-P | 200 | 80 | 30 | 1160 | 1160 | 219,1 | 6,3 | 320 |
UN 250-1-168-60-P-P | 250 | 84 | 30 | 1220 | 1220 | 273 | 6,3 | 375 |
UN 300-1-196-60-P-P | 300 | 98 | 30 | 930 | 930 | 323,9 | 7,1 | 440 |
UN 350-1-180-60-P-P | 350 | 90 | 30 | 1020 | 1050 | 377 | 8 | 490 |
UN 400-1-156-60-P-P | 400 | 78 | 30 | 960 | 1000 | 426 | 8 | 540 |
UN 450-1-140-60-P-P | 450 | 70 | 30 | 960 | 1000 | 480 | 8 | 595 |
UN 500-1-136-60-P-P | 500 | 68 | 30 | 750 | 800 | 530 | 8 | 645 |
Наименование | DN, мм | PN, Мпа | Перемещения | L | ØD (мм) | S (мм) | Эффект. Площадь, см2 | ||
+/- X | +/- Y | +/- Z | |||||||
Ду25 | 25 | 1,6 | 100 (+/-50) | 100 (+/-50) | 100 (+/-50) | 707 | 38 | 2,6 | 14,58 |
Ду32 | 32 | 1,6 | 30 (+/-15) | 50 (+/-25) | 50 (+/-25) | 707 | 42,4 | 2,6 | 18,62 |
Ду40 | 40 | 1,6 | 30 (+/-15) | 50 (+/-25) | 50 (+/-25) | 707 | 48,3 | 2,6 | 23,44 |
Ду50 | 50 | 1,6 | 30 (+/-15) | 50 (+/-25) | 50 (+/-25) | 785 | 60,3 | 2,9 | 36,46 |
Ду65 | 65 | 1,6 | 60 (+/-30) | 50 (+/-25) | 50 (+/-25) | 785 | 76,1 | 2,9 | 57,45 |
Ду80 | 80 | 1,6 | 60 (+/-30) | 50 (+/-25) | 50 (+/-25) | 815 | 88,9 | 3,2 | 78,42 |
Ду100 | 100 | 1,6 | 60 (+/-30) | 50 (+/-25) | 50 (+/-25) | 835 | 114,3 | 3,6 | 137,09 |
Ду125 | 125 | 1,6 | 60 (+/-30) | 50 (+/-25) | 50 (+/-25) | 963 | 139,7 | 4 | 181,01 |
Ду150 | 150 | 1,6 | 60 (+/-30) | 50 (+/-25) | 50 (+/-25) | 963 | 168,3 | 4,5 | 266,2 |
Ду200 | 200 | 1,6 | 60 (+/-30) | 50 (+/-25) | 50 (+/-25) | 1120 | 219,1 | 6,3 | 431,1 |
Ду250 | 250 | 1,6 | 60 (+/-30) | 50 (+/-25) | 50 (+/-25) | 1120 | 273 | 6,3 | 697,01 |
Ду300 | 300 | 1,6 | 60 (+/-30) | 50 (+/-25) | 50 (+/-25) | 1177 | 323,9 | 7 | 972,01 |
Наименование | DN, мм | PN, Мпа | Перемещения | L | ØD (мм) | S (мм) | Эффект. Площадь, см2 | ||
+/- X | +/- Y | +/- Z | |||||||
Ду25 | 25 | 1,6 | 100 (+/-50) | 100 (+/-50) | 200 (+/- 100) | 907 | 38 | 2,6 | 14,58 |
Ду32 | 32 | 1,6 | 30 (+/-15) | 50 (+/-25) | 200 (+/-100) | 907 | 42,4 | 2,6 | 18,62 |
Ду40 | 40 | 1,6 | 30 (+/-15) | 50 (+/-25) | 200 (+/- 100) | 907 | 48,3 | 2,6 | 23,44 |
Ду50 | 50 | 1,6 | 30 (+/-15) | 50 (+/-25) | 200 (+/-100) | 985 | 60,3 | 2,9 | 36,46 |
Ду65 | 65 | 1,6 | 60 (+/-30) | 50 (+/-25) | 200 (+/- 100) | 985 | 76,1 | 2,9 | 57,45 |
Ду80 | 80 | 1,6 | 60 (+/-30) | 50 (+/-25) | 200 (+/-100) | 1015 | 88,9 | 3,2 | 78,42 |
Ду100 | 100 | 1,6 | 60 (+/-30) | 50 (+/-25) | 50 (+/-25) | 1035 | 114,3 | 3,6 | 137,09 |
Ду125 | 125 | 1,6 | 60 (+/-30) | 50 (+/-25) | 50 (+/-25) | 1163 | 139,7 | 4 | 181,01 |
Ду150 | 150 | 1,6 | 60 (+/-30) | 50 (+/-25) | 200 (+/- 100) | 1163 | 168,3 | 4,5 | 266,2 |
Ду200 | 200 | 1,6 | 60 (+/-30) | 50 (+/-25) | 200 (+/-100) | 1320 | 219,1 | 6,3 | 431,1 |
Ду250 | 250 | 1,6 | 60 (+/-30) | 50 (+/-25) | 200 (+/- 100) | 1320 | 273 | 6,3 | 697,01 |
Ду300 | 300 | 1,6 | 60 (+/-30) | 50 (+/-25) | 200 (+/-100) | 1377 | 323,9 | 7 | 972,01 |
Наименование | DN, мм | PN, Мпа | Перемещения | L | ØD (мм) | S (мм) | Эффект. Площадь, см2 | ||
+/- X | +/- Y | +/- Z | |||||||
Ду25 | 25 | 1,6 | 100 (+/-50) | 100 (+/-50) | 300 (+/-150) | 1107 | 38 | 2,6 | 14,58 |
Ду32 | 32 | 1,6 | 30 (+/-15) | 50 (+/-25) | 300 (+/-150) | 1107 | 42,4 | 2,6 | 18,62 |
Ду40 | 40 | 1,6 | 30 (+/-15) | 50 (+/-25) | 300 (+/-150) | 1107 | 48,3 | 2,6 | 23,44 |
Ду50 | 50 | 1,6 | 30 (+/-15) | 50 (+/-25) | 300 (+/-150) | 1185 | 60,3 | 2,9 | 36,46 |
Ду65 | 65 | 1,6 | 60 (+/-30) | 50 (+/-25) | 300 (+/-150) | 1235 | 76,1 | 2,9 | 57,45 |
Ду80 | 80 | 1,6 | 60 (+/-30) | 50 (+/-25) | 300 (+/-150) | 1255 | 88,9 | 3,2 | 78,42 |
Ду100 | 100 | 1,6 | 60 (+/-30) | 50 (+/-25) | 300 (+/-150) | 1285 | 114,3 | 3,6 | 137,09 |
Ду125 | 125 | 1,6 | 60 (+/-30) | 50 (+/-25) | 300 (+/-150) | 1463 | 139,7 | 4 | 181,01 |
Ду150 | 150 | 1,6 | 60 (+/-30) | 50 (+/-25) | 300 (+/-150) | 1463 | 168,3 | 4,5 | 266,2 |
Ду200 | 200 | 1,6 | 60 (+/-30) | 50 (+/-25) | 300 (+/-150) | 1680 | 219,1 | 6,3 | 431,1 |
Ду250 | 250 | 1,6 | 60 (+/-30) | 50 (+/-25) | 300 (+/-150) | 1680 | 273 | 6,3 | 697,01 |
Ду300 | 300 | 1,6 | 60 (+/-30) | 50 (+/-25) | 300 (+/-150) | 1727 | 323,9 | 7 | 972,01 |
Наименование | DN, мм | PN, Мпа | Перемещения | L | ØD (мм) | S (мм) | Эффект. Площадь, см2 | ||
+/- X | +/- Y | +/- Z | |||||||
Ду25 | 25 | 1,6 | 100 (+/-50) | 100 (+/-50) | 400 (+/-200) | 1307 | 38 | 2,6 | 14,58 |
Ду32 | 32 | 1,6 | 30 (+/-15) | 50 (+/-25) | 400 (+/-200) | 1307 | 42,4 | 2,6 | 18,62 |
Ду40 | 40 | 1,6 | 30 (+/-15) | 50 (+/-25) | 400 (+/-200) | 1307 | 48,3 | 2,6 | 23,44 |
Ду50 | 50 | 1,6 | 30 (+/-15) | 50 (+/-25) | 400 (+/-200) | 1405 | 60,3 | 2,9 | 36,46 |
Ду65 | 65 | 1,6 | 60 (+/-30) | 50 (+/-25) | 400 (+/-200) | 1485 | 76,1 | 2,9 | 57,45 |
Ду80 | 80 | 1,6 | 60 (+/-30) | 50 (+/-25) | 400 (+/-200) | 1485 | 88,9 | 3,2 | 78,42 |
Ду100 | 100 | 1,6 | 60 (+/-30) | 50 (+/-25) | 400 (+/-200) | 1535 | 114,3 | 3,6 | 137,09 |
Ду125 | 125 | 1,6 | 60 (+/-30) | 50 (+/-25) | 400 (+/-200) | 1763 | 139,7 | 4 | 181,01 |
Ду150 | 150 | 1,6 | 60 (+/-30) | 50 (+/-25) | 400 (+/-200) | 1763 | 168,3 | 4,5 | 266,2 |
Ду200 | 200 | 1,6 | 60 (+/-30) | 50 (+/-25) | 400 (+/-200) | 2030 | 219,1 | 6,3 | 431,1 |
Ду250 | 250 | 1,6 | 60 (+/-30) | 50 (+/-25) | 400 (+/-200) | 2080 | 273 | 6,3 | 697,01 |
Ду300 | 300 | 1,6 | 60 (+/-30) | 50 (+/-25) | 400 (+/-200) | 2127 | 323,9 | 7 | 972,01 |
